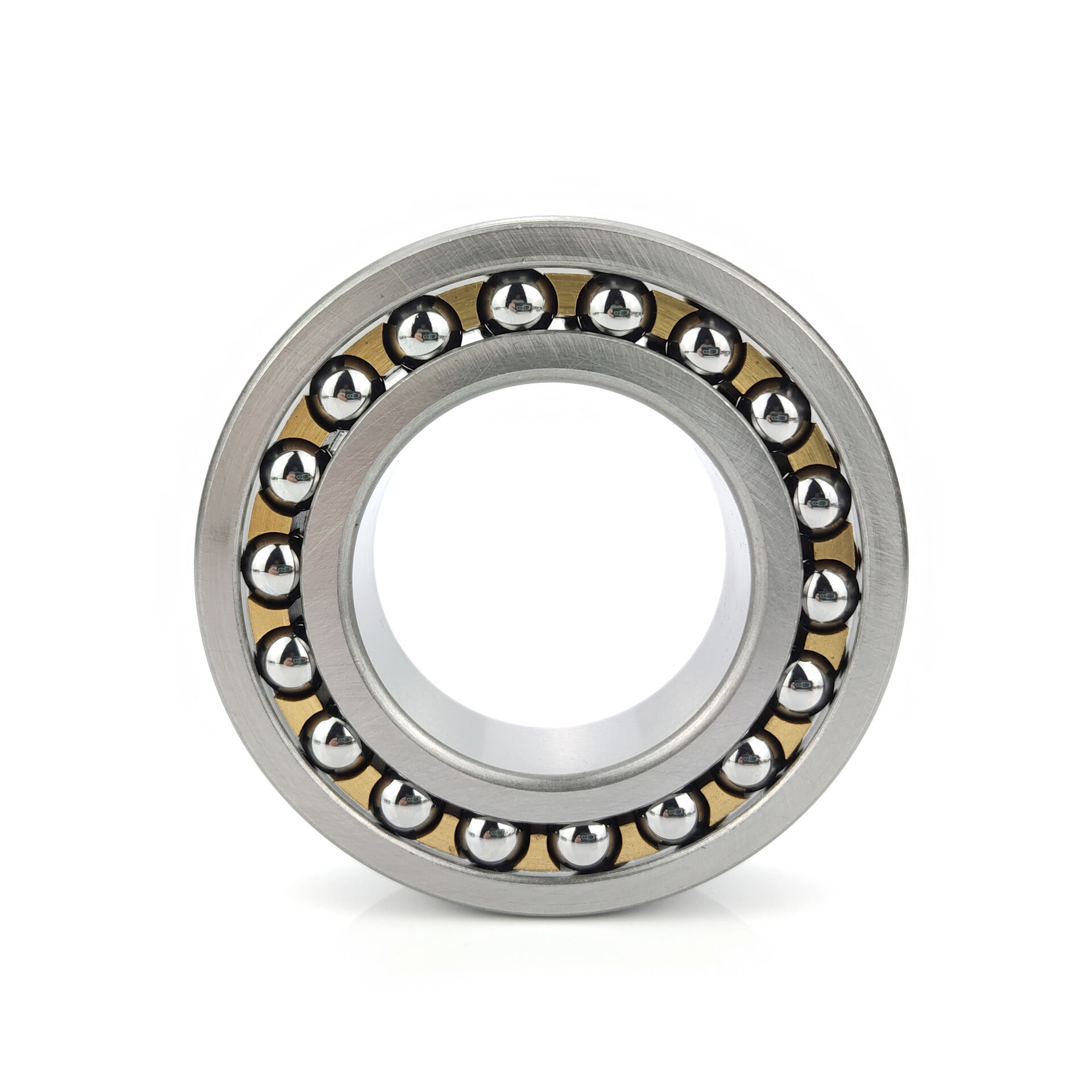

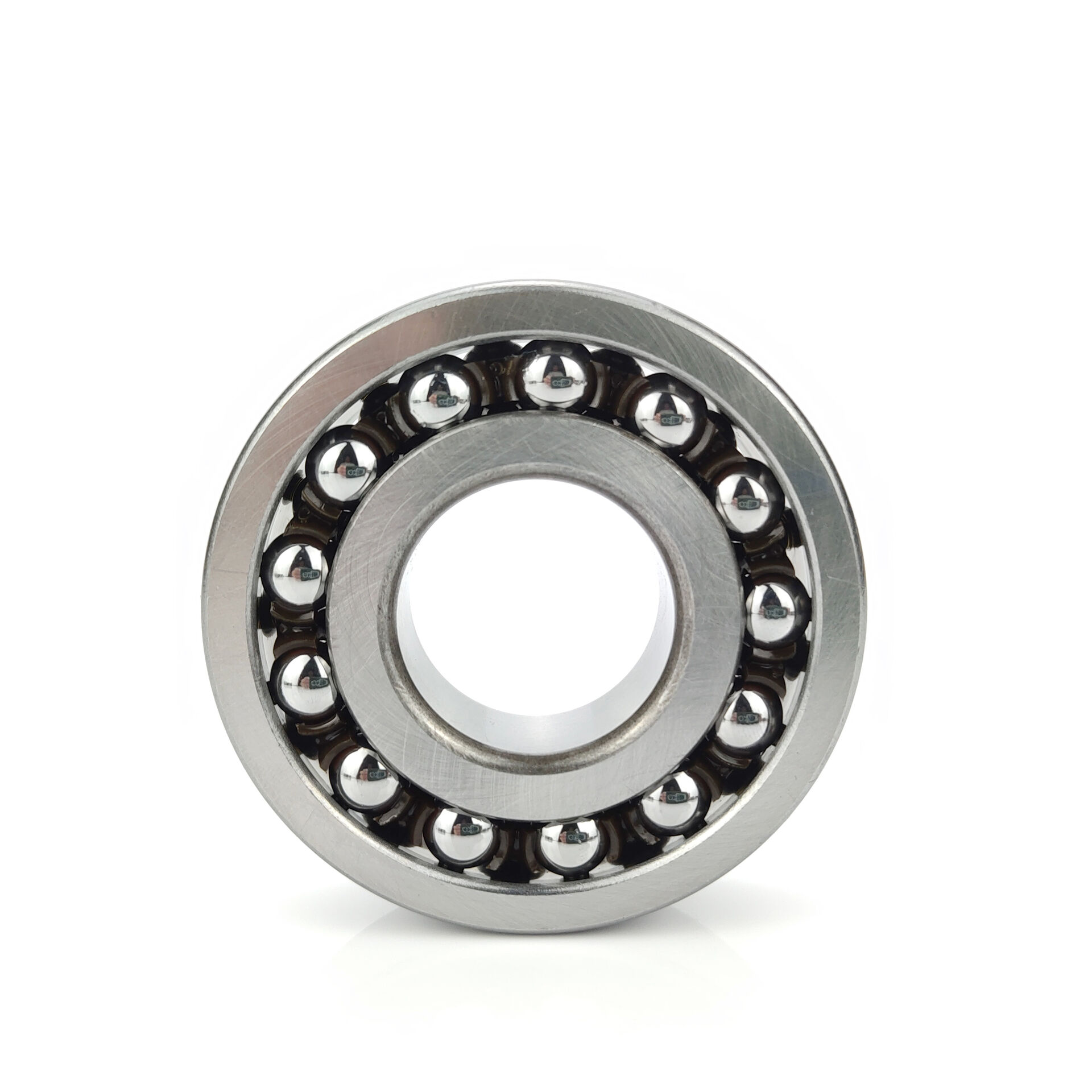

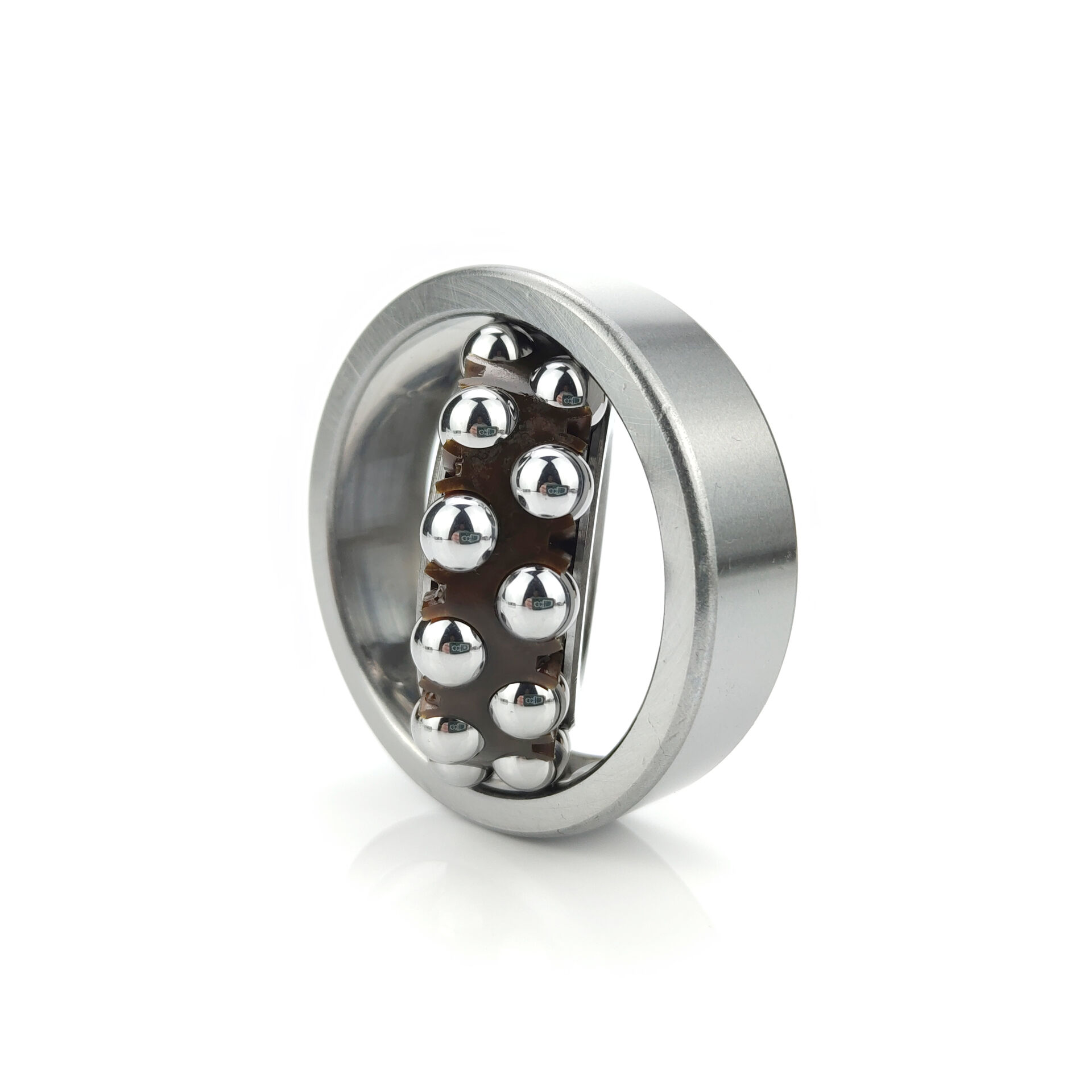

المحامل الكروية ذاتية المحاذاة لها هيكلان: ثقب أسطواني وثقب مدبب ، والقفص مصنوع من صفيحة فولاذية ، وراتنج صناعي ، وما إلى ذلك. وتتمثل خصائصه في أن مجرى السباق للحلقة الخارجية كروية ولها خصائص المحاذاة الذاتية ، والتي يمكن تعويض الأخطاء الناتجة عن اختلاف مركزية وانحراف العمود ، ولكن يجب ألا يتجاوز الميل النسبي للحلقات الداخلية والخارجية 3 درجات

مقدمة

محمل كروي ذاتي المحاذاة هو محمل مزود بكرات كروية بين الحلقة الداخلية للمجارين والحلقة الخارجية مع المجاري المائية الكروية.

يتماشى مركز انحناء سطح مجرى السباق للحلقة الخارجية مع مركز المحمل ، لذلك لديه نفس وظيفة المحاذاة الذاتية مثل محمل الكرة ذاتية المحاذاة. عندما ينحرف العمود والغطاء ، يمكن ضبطه تلقائيًا دون زيادة العبء على المحمل. يمكن للمحامل الدوارة الكروية أن تتحمل الأحمال الشعاعية والأحمال المحورية في اتجاهين. سعة تحميل شعاعية كبيرة ، مناسبة للأحمال الثقيلة وأحمال الصدمات. القطر الداخلي للحلقة الداخلية هو محمل بفتحة مدببة ، والتي يمكن تثبيتها مباشرة. أو استخدم غطاء المهايئ أو أسطوانة الفك للتركيب على عمود أسطواني. يستخدم القفص قفص ختم فولاذي ، قفص تشكيل من مادة البولي أميد ، قفص سيارة مصنوع من سبيكة نحاسية.

المحامل الكروية ذاتية المحاذاة لها هيكلان: ثقب أسطواني وثقب مدبب ، والقفص مصنوع من صفيحة فولاذية ، وراتنج صناعي ، وما إلى ذلك. ومن خصائصه أن مجرى السباق للحلقة الخارجية كروي وله قدرة المحاذاة الذاتية ، والتي يمكن تعوض الخطأ الناجم عن اختلاف مركزية وانحراف العمود ، ولكن يجب ألا يتجاوز الميل النسبي للحلقات الداخلية والخارجية 3 درجات.

يمكنه تحمل الأحمال الشعاعية الكبيرة ، ولكن يمكنه أيضًا تحمل بعض الأحمال المحورية. مجرى السباق للحلقة الخارجية لهذا النوع من المحمل كروي ، لذلك لديه أداء ذاتي المحاذاة. عندما يكون العمود مثنيًا أو مائلاً بالقوة بحيث لا يتجاوز الميل النسبي بين الخط المركزي للحلقة الداخلية والخط المركزي للحلقة الخارجية 1 درجة إلى 2.5 درجة ، فلا يزال بإمكان المحمل العمل.

هناك نوعان من التجاويف الداخلية للمحامل الكروية ذاتية المحاذاة: أسطواني ومخروطي. يكون استدقاق الثقب الداخلي المخروطي 1: 1 2 أو 1:30. من أجل تعزيز أداء التشحيم للمحمل ، تتم معالجة أخدود الزيت الحلقي وثلاثة ثقوب زيت على الحلقة الخارجية للمحمل.

تصنيف المحمل: سلسلة مصغرة: 10x ، 12x ، 13x
السلسلة العالمية: 12xx ، 13xx ، 22xx ، 23xx

التطبيق الرئيسي

المحامل الكروية ذاتية المحاذاة مناسبة لتحمل الأحمال الثقيلة وأحمال الصدمات ، والأدوات الدقيقة ، والمحركات منخفضة الضوضاء ، والسيارات ، والدراجات النارية ، والمعادن ، ومصانع الدرفلة ، والتعدين ، والبترول ، وصناعة الورق ، والأسمنت ، واستخراج السكر ، وغيرها من الصناعات والآلات العامة ، إلخ. .
