يشكل خط الاتصال بين الكرة الفولاذية لمحمل الكرة الملامسة ونقطة التلامس للحلقات الداخلية والخارجية زاوية مع الاتجاه الشعاعي. تنقسم زوايا التلامس عمومًا إلى 15 درجة و 30 درجة و 40 درجة ، والتي يتم تمثيلها بالحروف C و A و B على التوالي. تنتج NSK بشكل خاص هذه المحامل بزاوية تلامس 25 درجة.

مقدمة

تحمل الكرات ذات التلامس الزاوي بشكل أساسي أحمال محورية كبيرة أحادية الاتجاه. كلما زادت زاوية الاتصال ، زادت قدرة تحمل الحمولة. مادة القفص عبارة عن صفيحة فولاذية أو نحاس أو بلاستيك هندسي ، وطريقة التشكيل هي الختم أو الدوران ، والتي يتم اختيارها وفقًا لشكل المحمل أو ظروف الخدمة. وتشمل الأخرى محامل كريات ملامسة زاويّة ، محامل كريات ملامسة زاويّة مزدوجة الصف ومحامل كروية ملامسة من أربع نقاط.

يمكن أن تحمل الكرات ذات الاتصال الزاوي الحمولة الشعاعية والحمل المحوري في نفس الوقت. يمكن أن تعمل بسرعات أعلى. كلما زادت زاوية الاتصال ، زادت قدرة الحمل المحورية. عادة ما تأخذ المحامل عالية الدقة وعالية السرعة زاوية تلامس تبلغ 15 درجة. تحت تأثير القوة المحورية ، ستزداد زاوية الاتصال. يمكن للمحامل الكروية ذات التلامس الزاوي للصف الواحد أن تتحمل فقط الحمل المحوري في اتجاه واحد ، وسوف تسبب قوة محورية إضافية عند تحمل الحمل الشعاعي. ويمكن أن يحد فقط من الإزاحة المحورية للعمود أو السكن في اتجاه واحد. إذا تم تثبيته في أزواج ، اجعل الحلقات الخارجية لزوج من المحامل متقابلة ، أي أن النهاية العريضة تواجه وجه النهاية العريضة ، والنهاية الضيقة تواجه وجه النهاية الضيق. هذا يتجنب التسبب في قوى محورية إضافية ويحافظ على العمود أو السكن داخل اللعب المحوري في كلا الاتجاهين.

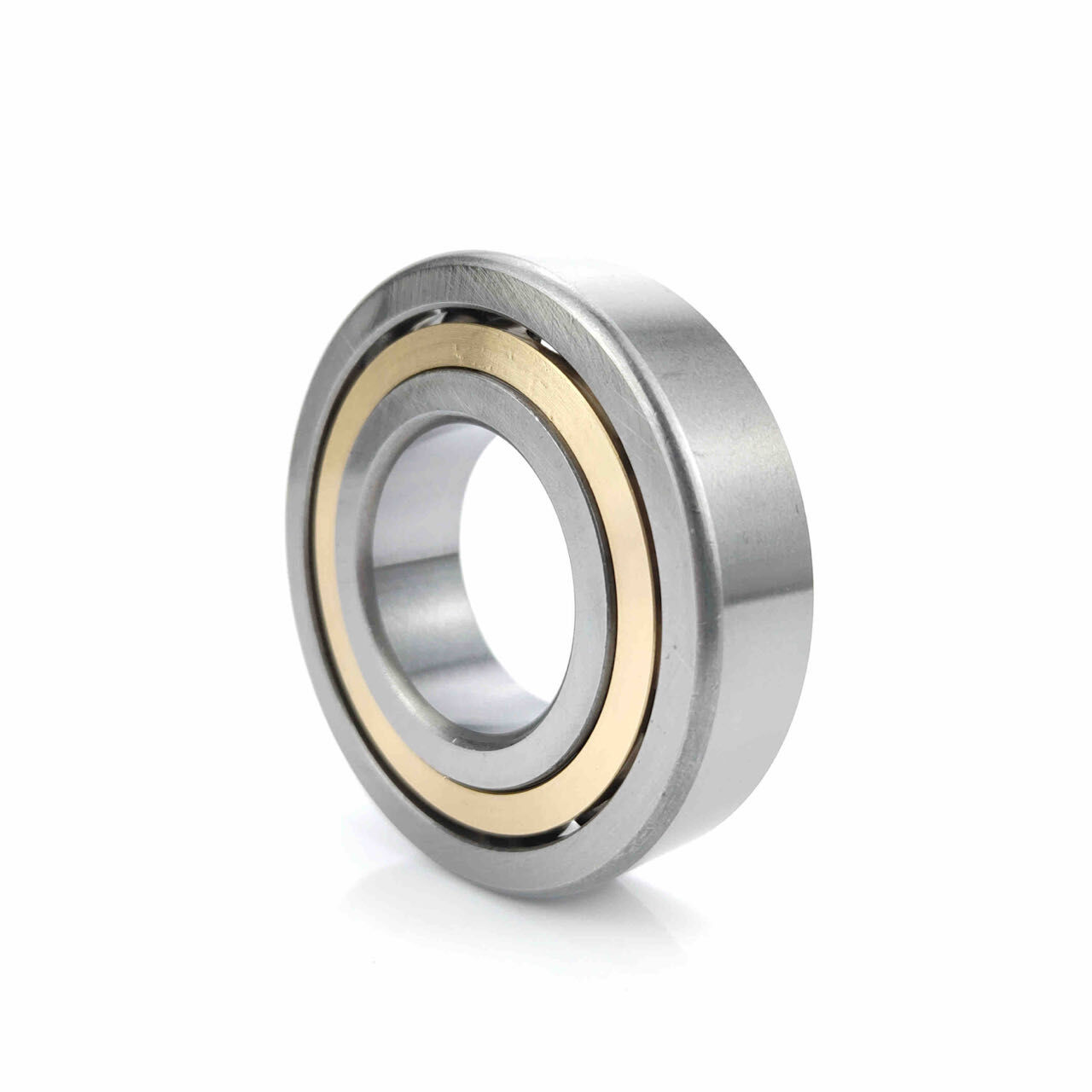

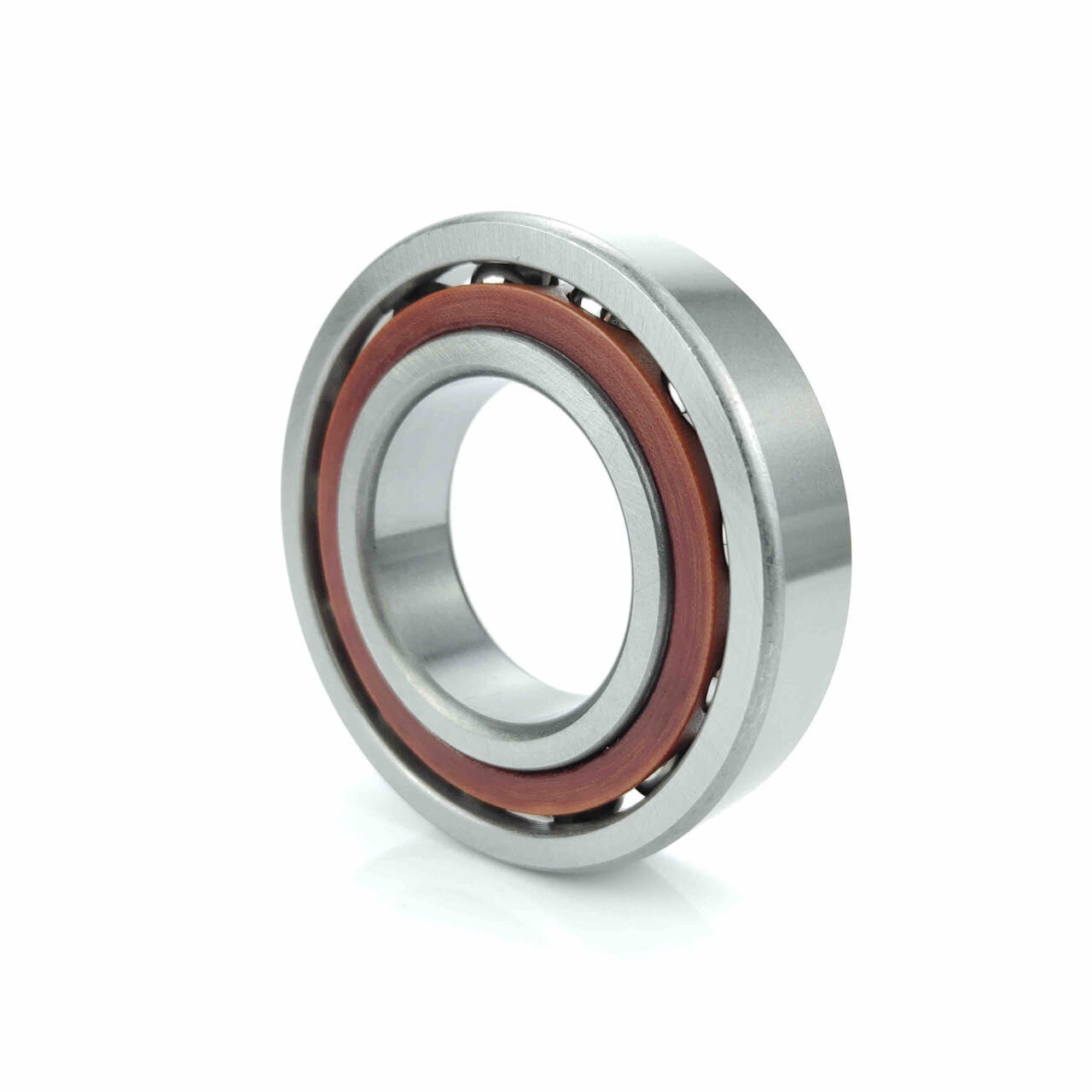

نظرًا لأن مجرى السباق للحلقات الداخلية والخارجية لمحمل الكرة الملامس الزاوي يمكن أن يكون له إزاحة نسبية على المحور الأفقي ، فإنه يمكن أن يتحمل الحمل الشعاعي والحمل المحوري في نفس الوقت - الحمل المشترك (محمل الكرة الملامس الزاوي للصف الواحد يمكن أن يتحمل فقط المحوري الحمل في اتجاه واحد ، لذلك ، يتم تثبيتها بشكل عام في أزواج). مادة القفص من النحاس الأصفر ، والراتنج الصناعي ، وما إلى ذلك ، والتي يتم تمييزها حسب نوع المحمل وظروف الخدمة.

تصنيف المحمل

النوع 7000C (∝ = 15 درجة) ، النوع 7000AC (∝ = 25 درجة) والنوع 7000B (∝ = 40 درجة) قفل هذا النوع من المحمل على الحلقة الخارجية. بشكل عام ، لا يمكن فصل الحلقات الداخلية والخارجية ويمكنهما تحمل الأحمال المركبة الشعاعية والمحورية والأحمال المحورية في اتجاه واحد. يتم تحديد القدرة على تحمل الحمل المحوري من خلال زاوية الاتصال ، وكلما زادت زاوية الاتصال ، زادت القدرة على تحمل الحمل المحوري. يمكن أن يحد هذا النوع من المحامل من الإزاحة المحورية للعمود أو السكن في اتجاه واحد.

1. عمود واحد: 78XX ، 79XX ، 70XX ، 72XX ، 73XX ، 74XX

2. مايكرو: 70X

3. صف مزدوج: 52XX ، 53XX ، 32XX ، 33XX ، LD57 ، LD58

4. أربع نقاط اتصال: QJ2XX ، QJ3XX
