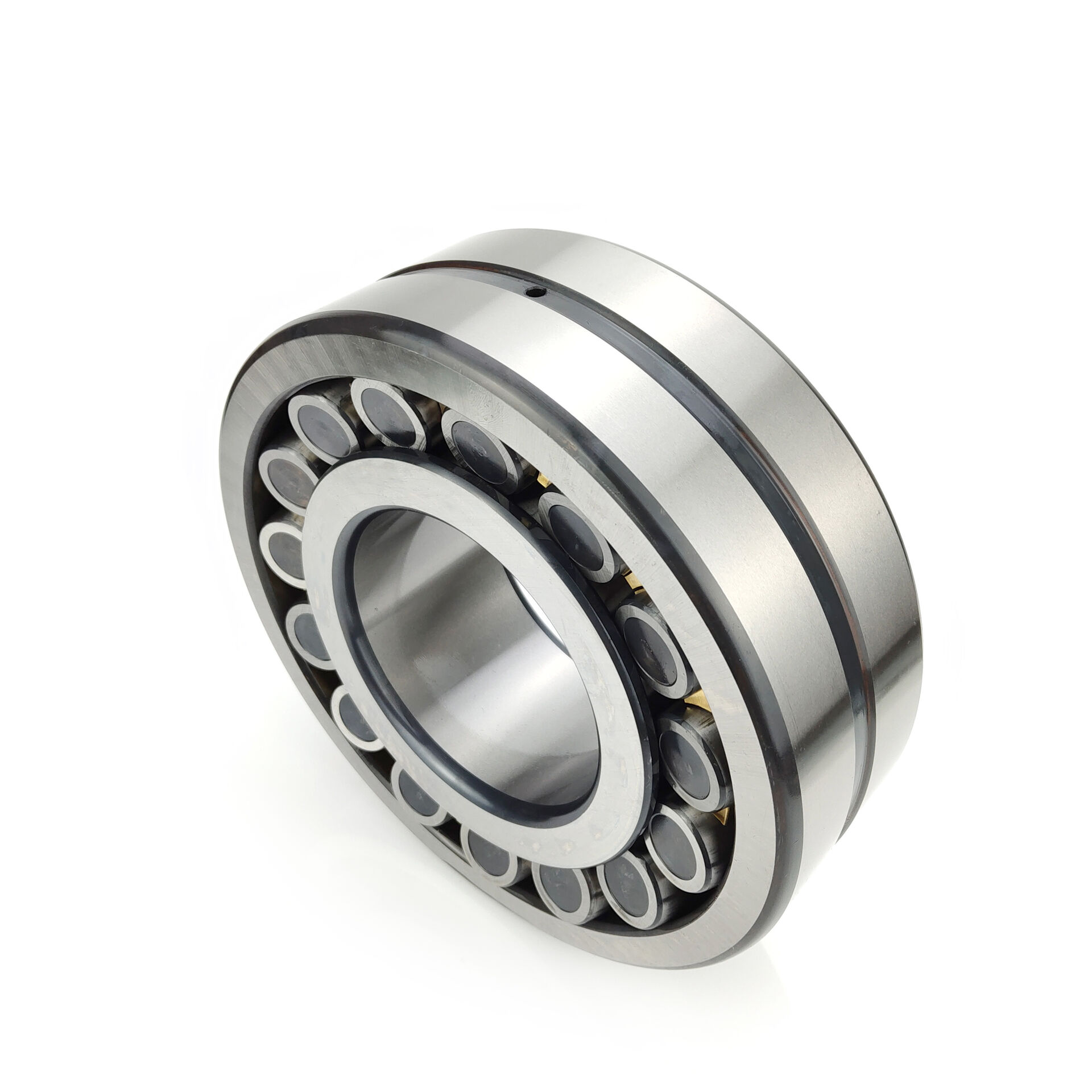

تحتوي المحامل الكروية على بكرات مزدوجة الصف ، وتحتوي الحلقة الخارجية على مسار مجرى كروي مشترك ، بينما تحتوي الحلقة الداخلية على مسارين مائلين بزاوية بالنسبة لمحور المحمل. هذا الهيكل المبتكر يجعله يتمتع بأداء المحاذاة الذاتية ، لذلك ليس من السهل أن يتأثر خطأ الزاوية أو انحناء العمود في العمود وغطاء المحمل ، وهو مناسب لأخطاء التثبيت أو انحراف العمود الذي يسبب أخطاء الزاوية. بالإضافة إلى تحمل الأحمال الشعاعية ، يمكن أن يتحمل المحمل أيضًا أحمالًا محورية تعمل في كلا الاتجاهين

المحامل الكروية لها نوعان من الثقوب الداخلية: أسطواني ومخروطي. درجة الاستدقاق للثقب المخروطي هي 1:30 و 1:12. يمكن تجميع محمل الكرة ذات المحاذاة الذاتية للفتحة الداخلية المستدقة بسهولة وبسرعة على العمود البصري أو عمود الماكينة المتدرج

تصنيف محامل كروية

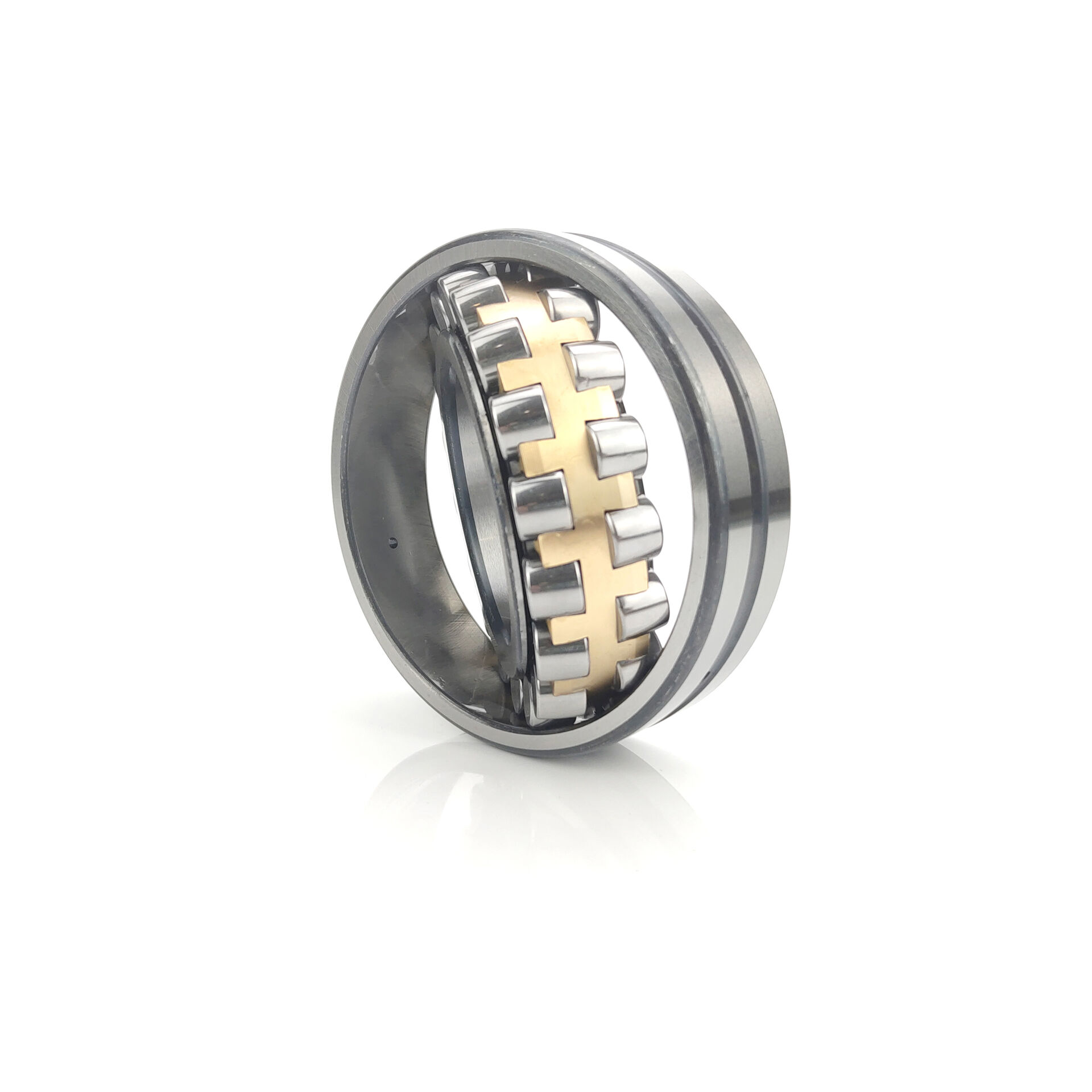

قفص مقوى بألواح فولاذية مختومة (لاحقة E ، نادرًا في الصين). قفص من نوع لوح فولاذي مختوم (لاحقة CC) ، قفص من البولي أميد المقوى بالألياف الزجاجية 66 (لاحقة TVPB) ، قفص من قطعتين من النحاس الأصفر (لاحقة MB). قفص نحاسي متكامل (لاحقة CA) ، قفص فولاذي مختوم للاهتزاز (لاحقة JPA). قفص نحاسي للاهتزاز (لاحقة EMA). نفس الهيكل ، قد يكون الرمز الموجود على المحمل مختلفًا

الغرض الرئيسي

آلات صناعة الورق ، تروس التخفيض ، محاور عربة السكك الحديدية ، علب محمل علبة التروس لمطحنة الدرفلة ، لفات مطحنة الدرفلة ، الكسارات ، الشاشات الاهتزازية ، آلات الطباعة ، آلات النجارة ، المخفضات الصناعية المختلفة ، المحامل الرأسية ذاتية المحاذاة مع المقاعد.

طريقة التثبيت

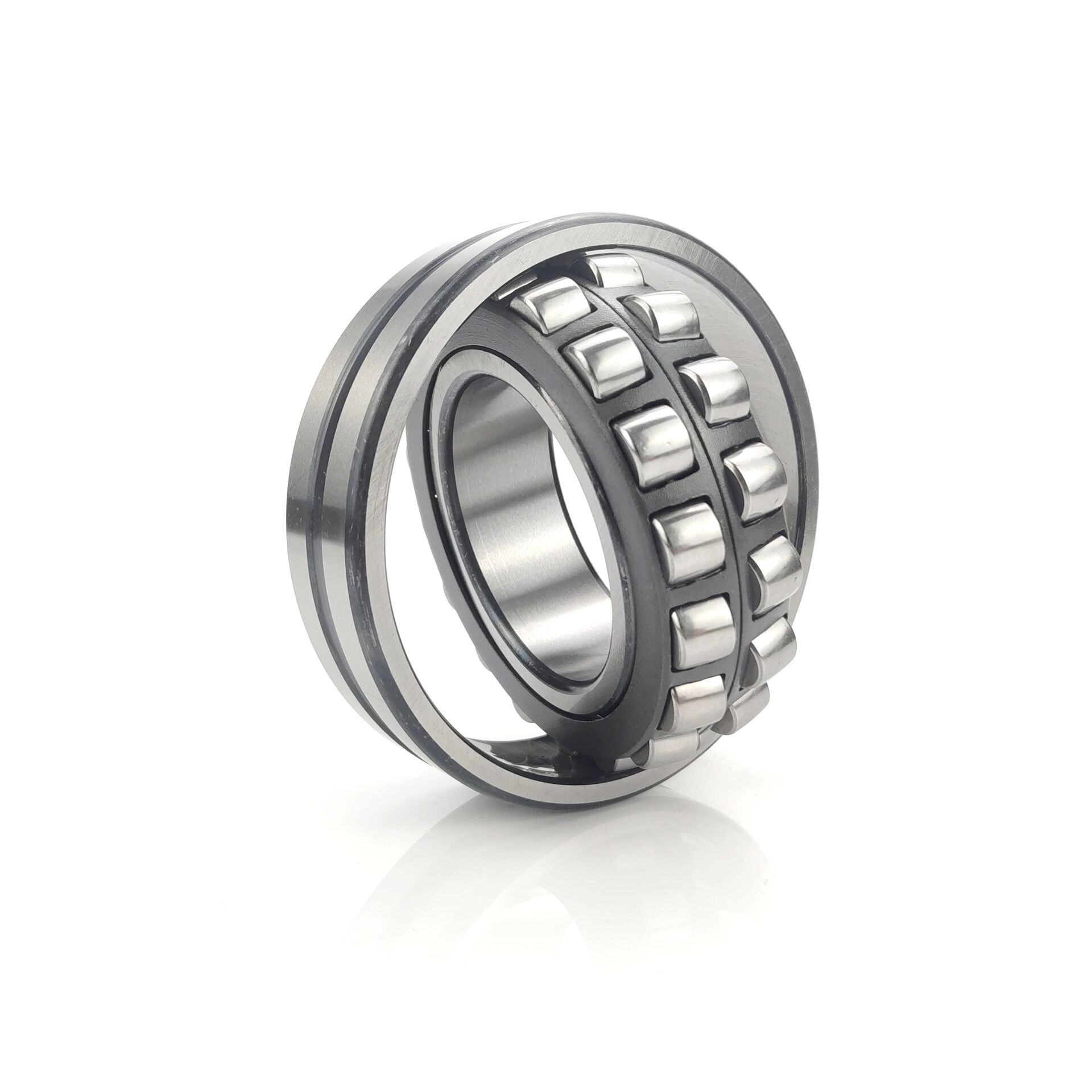

تم تجهيز محامل البكرات الكروية ببكرات على شكل أسطوانة بين الحلقة الداخلية مع مجاري مياه وحلقة خارجية مع مجاري مائية كروية. يتماشى مركز انحناء سطح مجرى السباق للحلقة الخارجية مع مركز المحمل ، لذلك لديه نفس وظيفة المحاذاة الذاتية مثل محمل الكرة ذاتية المحاذاة. عندما ينحرف العمود والصدفة ، يمكنه ضبط الحمل والحمل المحوري تلقائيًا في اتجاهين. سعة تحميل شعاعية كبيرة ، مناسبة للأحمال الثقيلة وأحمال الصدمات. القطر الداخلي للحلقة الداخلية هو محمل بفتحة مدببة ، والتي يمكن تثبيتها مباشرة. أو استخدم غطاء المهايئ أو أسطوانة الفك للتركيب على عمود أسطواني. يستخدم القفص قفص ختم فولاذي ، قفص تشكيل من مادة البولي أميد ، قفص سيارة مصنوع من سبيكة نحاسية.

بالنسبة للمحامل ذاتية المحاذاة ، يتم استخدام حلقة تثبيت وسيطة لمنع الحلقة الخارجية من الإمالة والدوران عند تثبيت المحمل بعمود في فتحة عمود الهيكل. يجب أن نتذكر أن بعض أحجام المحامل الكروية ذاتية المحاذاة بها كرات تبرز خارج جوانب المحمل ، لذلك يجب أن تكون حلقة التثبيت الوسيطة مفكوكة لمنع تلف الكرات. يتم تثبيت عدد كبير من المحامل بشكل عام بطريقة الضغط الميكانيكية أو الهيدروليكية.

بالنسبة للمحامل القابلة للفصل ، يمكن تثبيت الحلقة الداخلية والحلقة الخارجية بشكل منفصل ، مما يبسط عملية التثبيت ، خاصة عندما تحتاج كل من الحلقات الداخلية والخارجية إلى ملاءمة التداخل. عند تثبيت عمود مع حلقة داخلية في مكانها في مبيت يحتوي على حلقة خارجية ، يجب توخي الحذر لمعرفة أن الحلقات الداخلية والخارجية متوازيتان بشكل صحيح لتجنب خدش المجاري المائية وعناصر التدحرج. إذا كانت محامل البكرات الأسطوانية والإبرة تستخدم حلقات داخلية بدون أضلاع شفة أو حلقات داخلية بحواف حواف على جانب واحد ، فمن المستحسن استخدام جِلب التثبيت. يجب أن يكون القطر الخارجي للغطاء مساويًا للقطر F للمسار الدائري الداخلي ، ويجب أن يكون معيار تحمل الماكينة d10. من الأفضل تركيب محامل إبرة الكأس المسحوبة مع مغزل.
