محامل كروية ، أي محامل كروية خارجية. إنه ينتمي إلى محامل كريات الأخدود العميق ، والعناصر المتدحرجة بالداخل عبارة عن كرات فولاذية ؛ سطح الحلقة الخارجية كروي ، لذلك يطلق عليه محامل كروية خارجية.

تصنيف المحمل

كروي خارجي مع مقعد

1. رموز المحامل الكروية الخارجية ذات السلك العلوي هي: سلسلة UC200 (سلسلة خفيفة) ، وسلسلة UC300 (سلسلة ثقيلة) ، وسلسلة UB (SB) 200 المشوهة. إذا كانت بيئة التطبيق غير مناسبة ، فاختر بشكل عام سلسلة UC200 ، وإلا اختر سلسلة UC300. عادة ما يكون هناك برغي رفع على محمل كروي خارجي ، والزاوية المضمنة هي 120 درجة. وتتمثل خصائصها في أنه عندما تتعاون مع العمود ، يتم استخدام برغي الرفع أعلى العمود ، ومن ثم يكون لها تأثير التثبيت ، لكن التعاون مع المتطلبات البيئية تتطلب تذبذبات صغيرة. هذا النوع من محمل الكرة الخارجي شائع نسبيًا ويستخدم على نطاق واسع في العديد من الصناعات التحويلية مثل آلات النسيج وآلات السيراميك.

2. محامل كروية خارجية مستدقة الأسماء الرمزية هي: سلسلة UK200 ، سلسلة UK300. القطر الداخلي لهذا النوع من محمل الكرة الخارجي هو ثقب داخلي مدبب بنسبة 1: 12. عند استخدامه ، يجب استخدامه مع غلاف المحول. خصائص هذا النوع من محامل كروية خارجية هي: يمكن أن تقبل حمولة أكبر قطرها. لأن القطر الداخلي لنفس النوع من غلاف المحول الذي يتعاون معه أصغر من محمل كروي خارجي مع سلك علوي ، على سبيل المثال ، القطر الداخلي لمحمل كروي خارجي UC209 مع السلك العلوي هو 45 مم ، و قطر العمود المستخدم بالاقتران معه هو 45 مم ، وإذا قمت بالتغيير إلى محمل كروي خارجي مدبب ، فيمكنك فقط اختيار غلاف محول بقطر داخلي يبلغ 45 مم ، ومحمل كروي خارجي مدبب الوحيد الذي يتعاون مع غلاف المحول مقاس 45 مم هو UK210 (بالطبع ، إذا كان الملاءمة أعلى ، يمكنك اختيار UK310). لذلك ، يجب أن يكون الملاءمة المقبول من قبل UK210 أكبر بكثير من المقبول من قبل UC209.

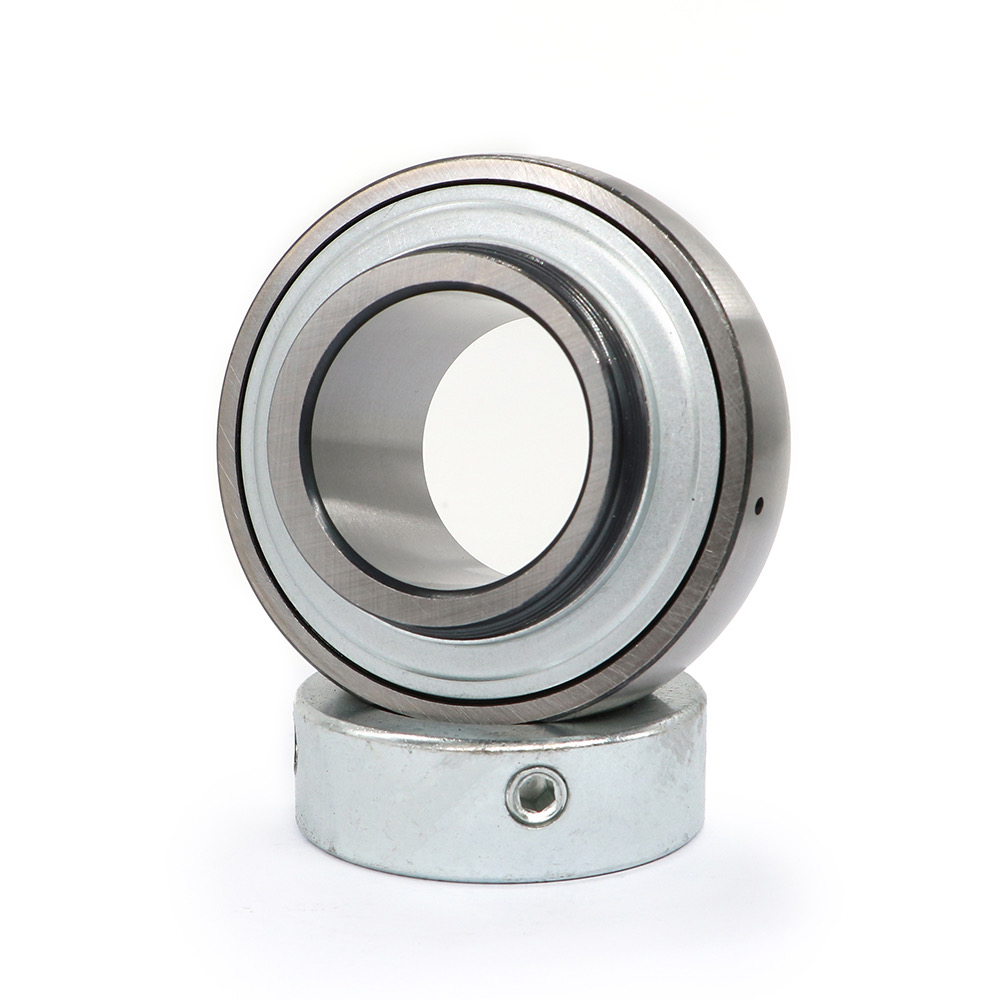

3. محمل كروي خارجي مع جلبة غريب الأطوار اسم الرمز: سلسلة UEL200 ، سلسلة UEL300 ، سلسلة SA200. السمة الرئيسية لهذا النوع من محمل كروي خارجي هو أن الطرف العلوي من المحمل لديه درجة معينة من الانحراف ، ويتعاون معه غلاف غريب الأطوار بنفس الدرجة من الانحراف. يمكن أيضًا القول أن هذا النوع من المحامل هو محمل خاص ، لأنه يستخدم بشكل أساسي في الآلات الزراعية (الحصادات ، وآلات إرجاع القش ، والدرسات ، وما إلى ذلك) ، ويستخدم هذا النوع من محامل كروية خارجية بشكل أساسي في الهياكل ذات القوة الضرب ، اللامركزية يمكن أن يؤدي التعاون في التصميم إلى تقليل القفزة القوية بشكل فعال.

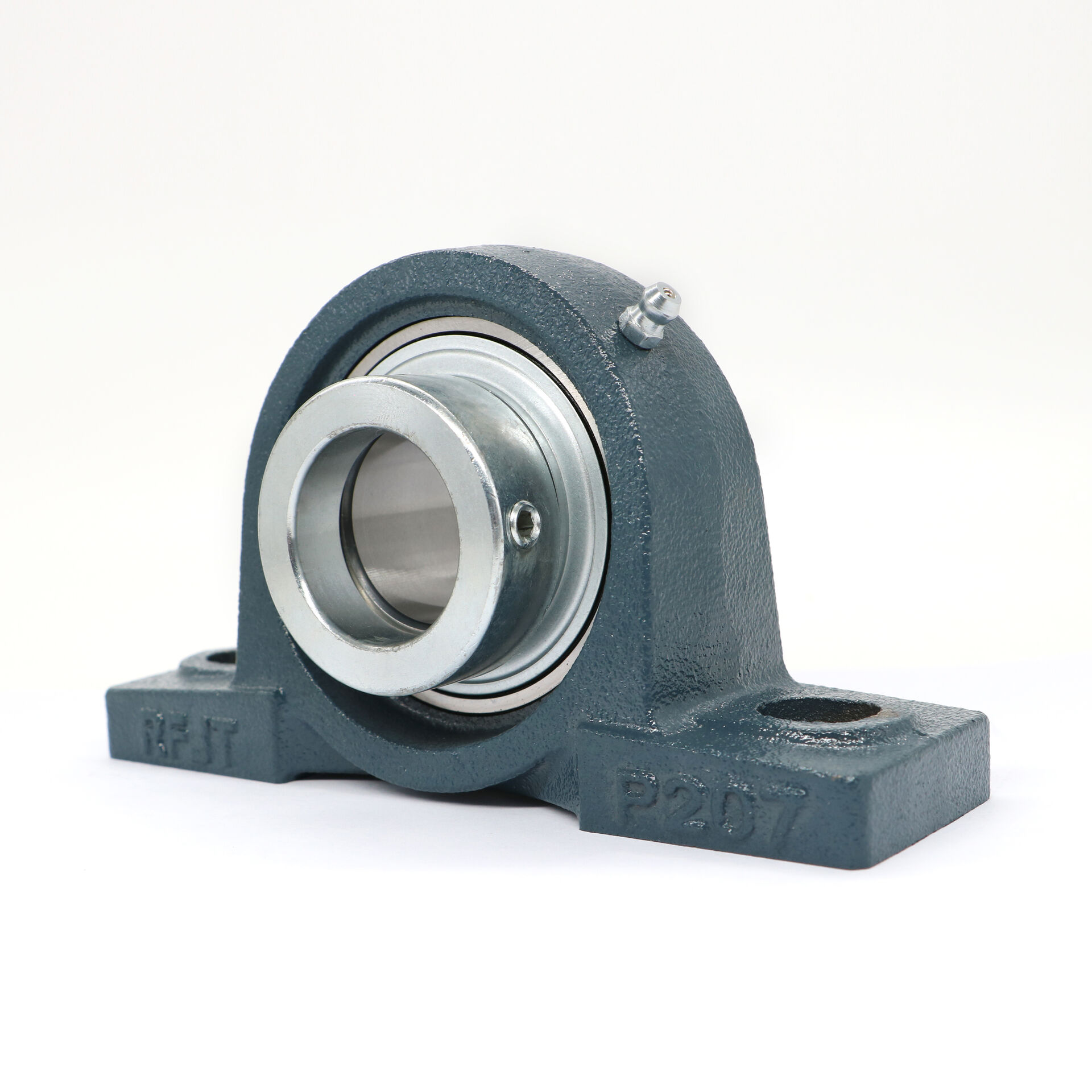

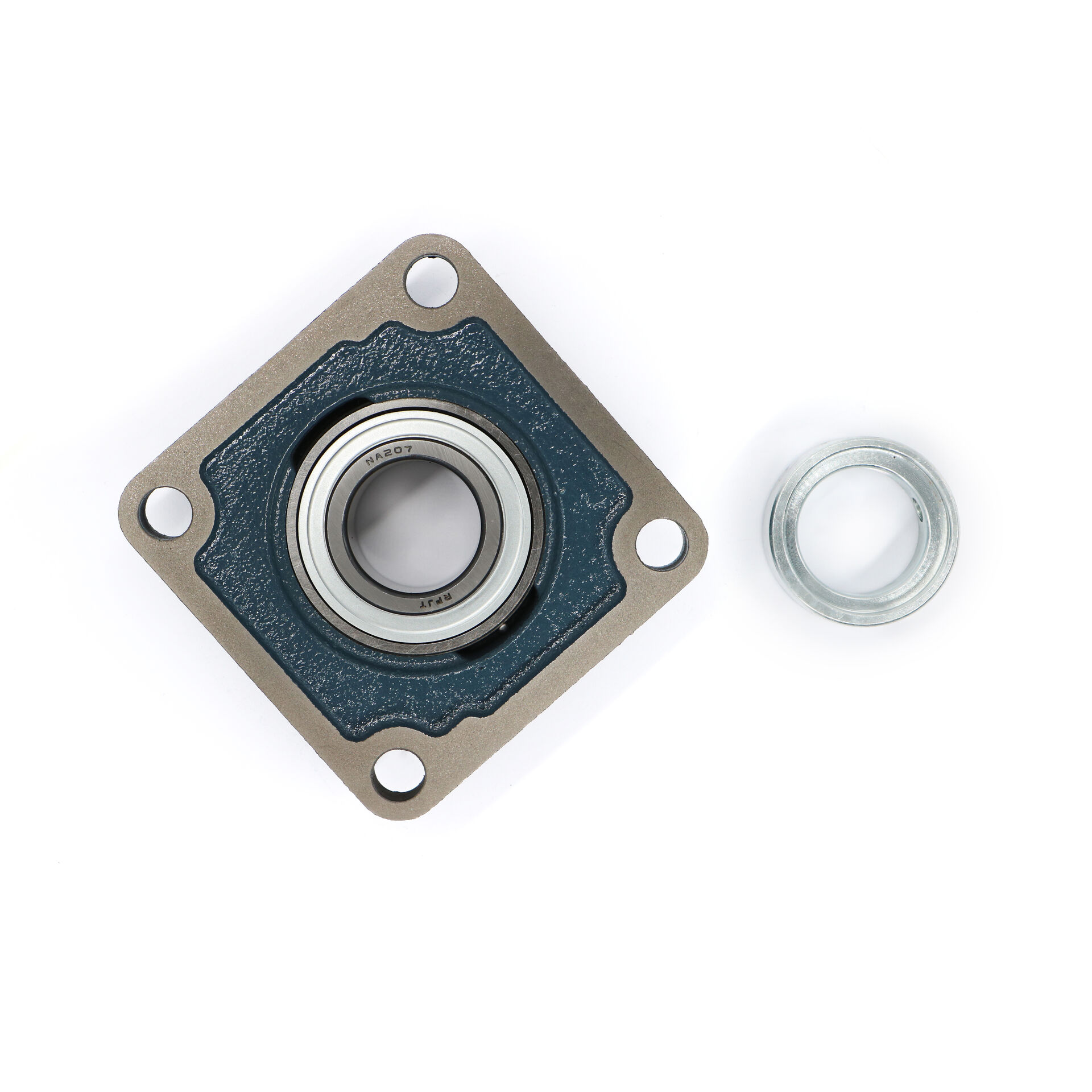

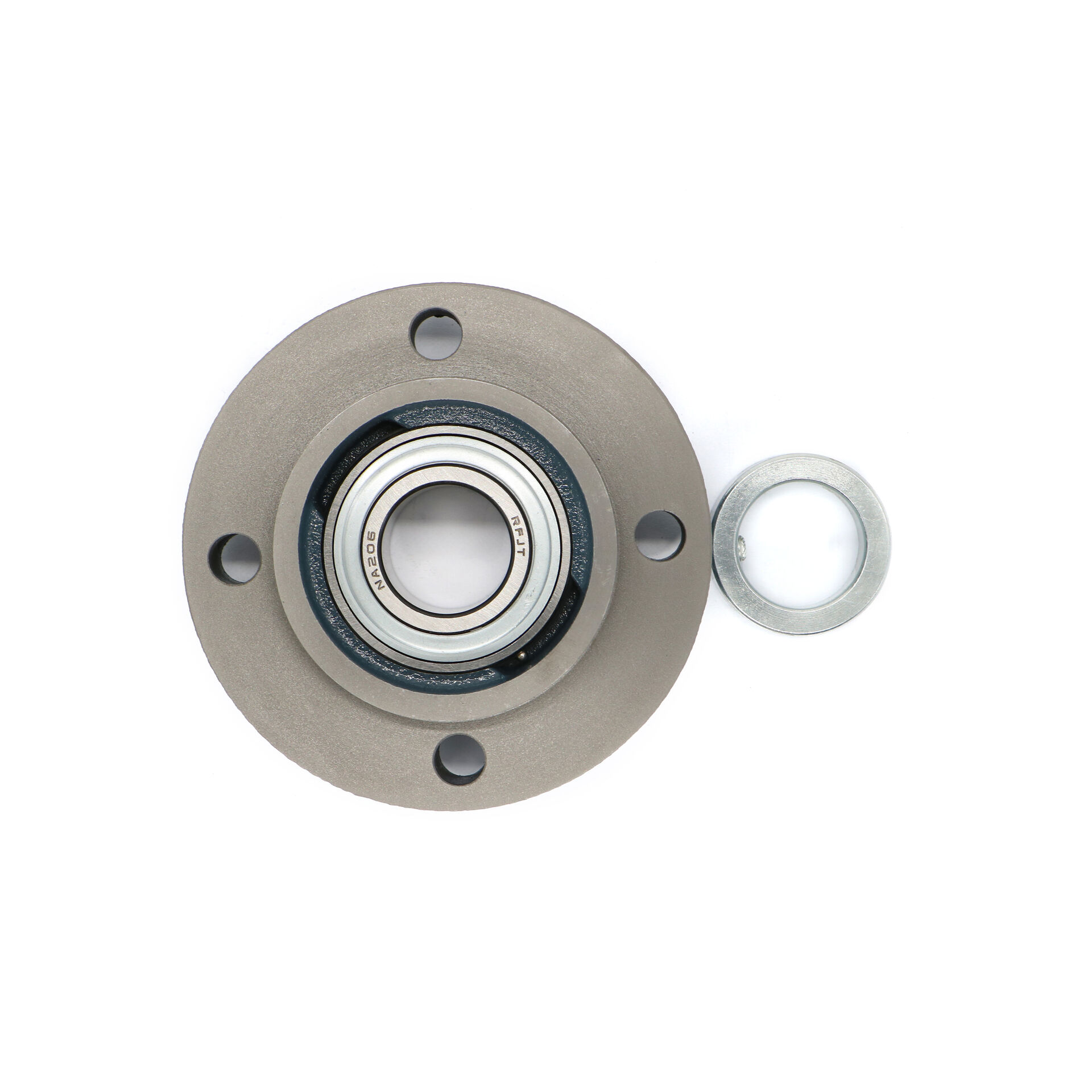

تشمل المقاعد المستخدمة بشكل شائع المقعد الرأسي (P) والمقعد المربع (F) والمقعد المربع الرئيسي (FS) والمقعد الدائري (FC) والمقعد المعين (FL) والمقعد الدائري (C) والمقعد المنزلق وما إلى ذلك (T) .

طريقة التثبيت

1. قبل تثبيت المحمل على العمود ، يجب أولاً سحب دبوس التثبيت لمبيت المحمل ، وفي نفس الوقت يكون سطح المجلة مصقولًا ناعمًا ونظيفًا ، ومزيتًا على المجلة لمنع الصدأ والتشحيم ( السماح للمحمل بالدوران قليلاً على العمود).

2. ضع زيت التشحيم على سطح التزاوج لمقعد المحمل والمحمل ، وقم بتثبيت المحمل في مقعد المحمل. ثم ضع المحمل المجمع على العمود مع المقعد المحمل. ادفعه إلى الموضع المطلوب للتثبيت.

3. لا تقم بتشديد المسامير التي تثبت مقعد المحمل أولاً ، بحيث يمكن تدوير غلاف المحمل في مقعد المحمل. قم أيضًا بتثبيت المحمل والمقعد على الطرف الآخر من نفس العمود ، وقم بإدارة العمود عدة مرات ، واترك المحمل نفسه يجد موضعه تلقائيًا. ثم شد براغي مقعد المحمل.

4. قم بتثبيت الكم اللامتراكز. أولاً ، ضع الكم اللامركزي على الخطوة اللامتراكزة للكم الداخلي للمحمل ، وشده يدويًا على طول اتجاه دوران العمود. ثم أدخل أو تحمل التجويف المضاد على الكم غريب الأطوار بقضيب حديدي صغير. اضرب القضيب الحديدي الصغير بمطرقة يدوية في اتجاه دوران العمود. اجعل الكم غريب الأطوار مثبتًا بإحكام ، وأخيراً شد براغي المقبس السداسي على الكم غريب الأطوار.
