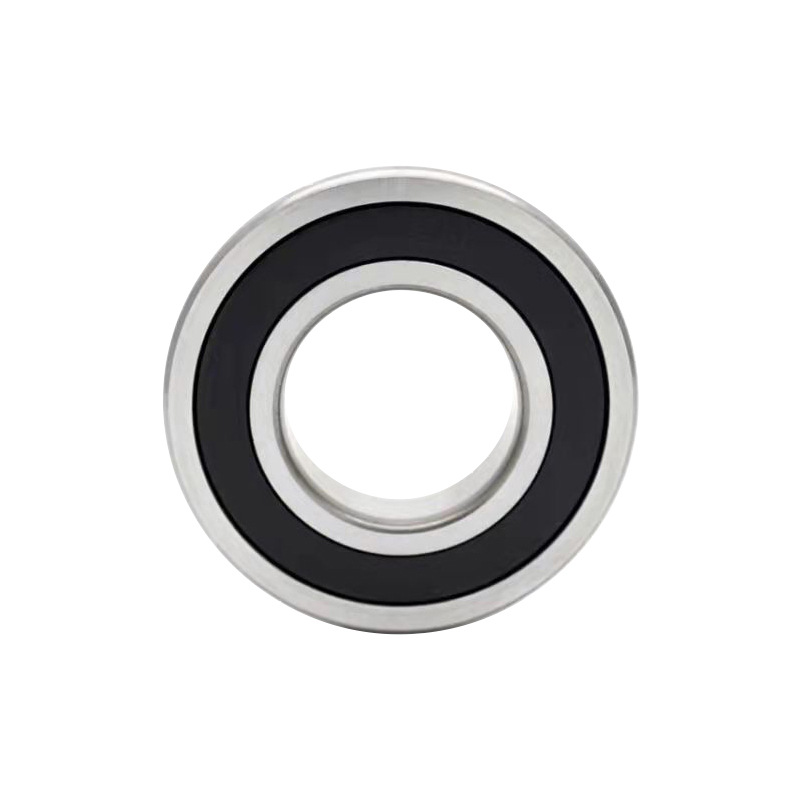

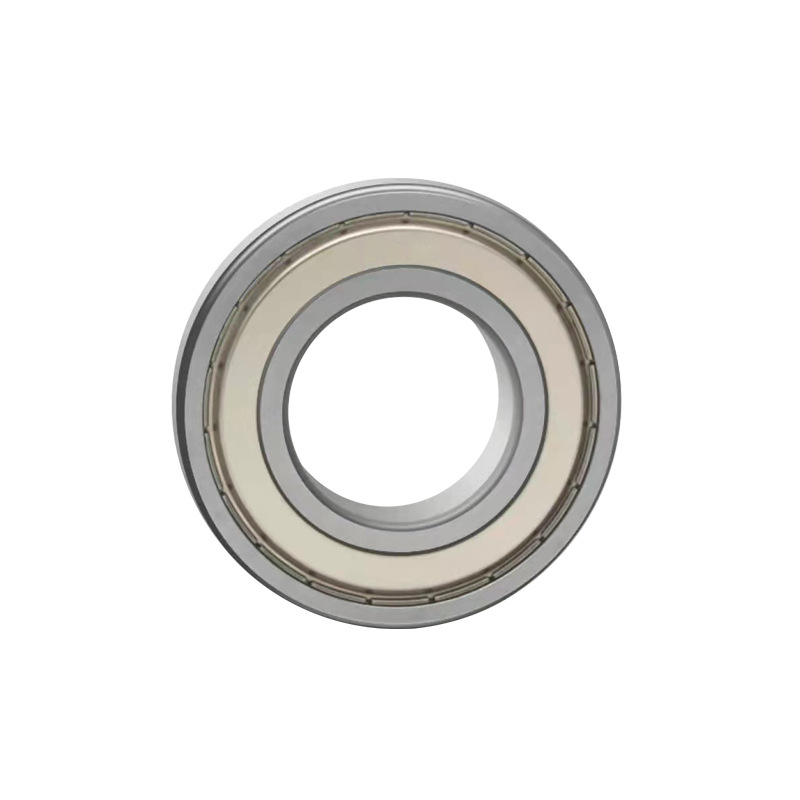

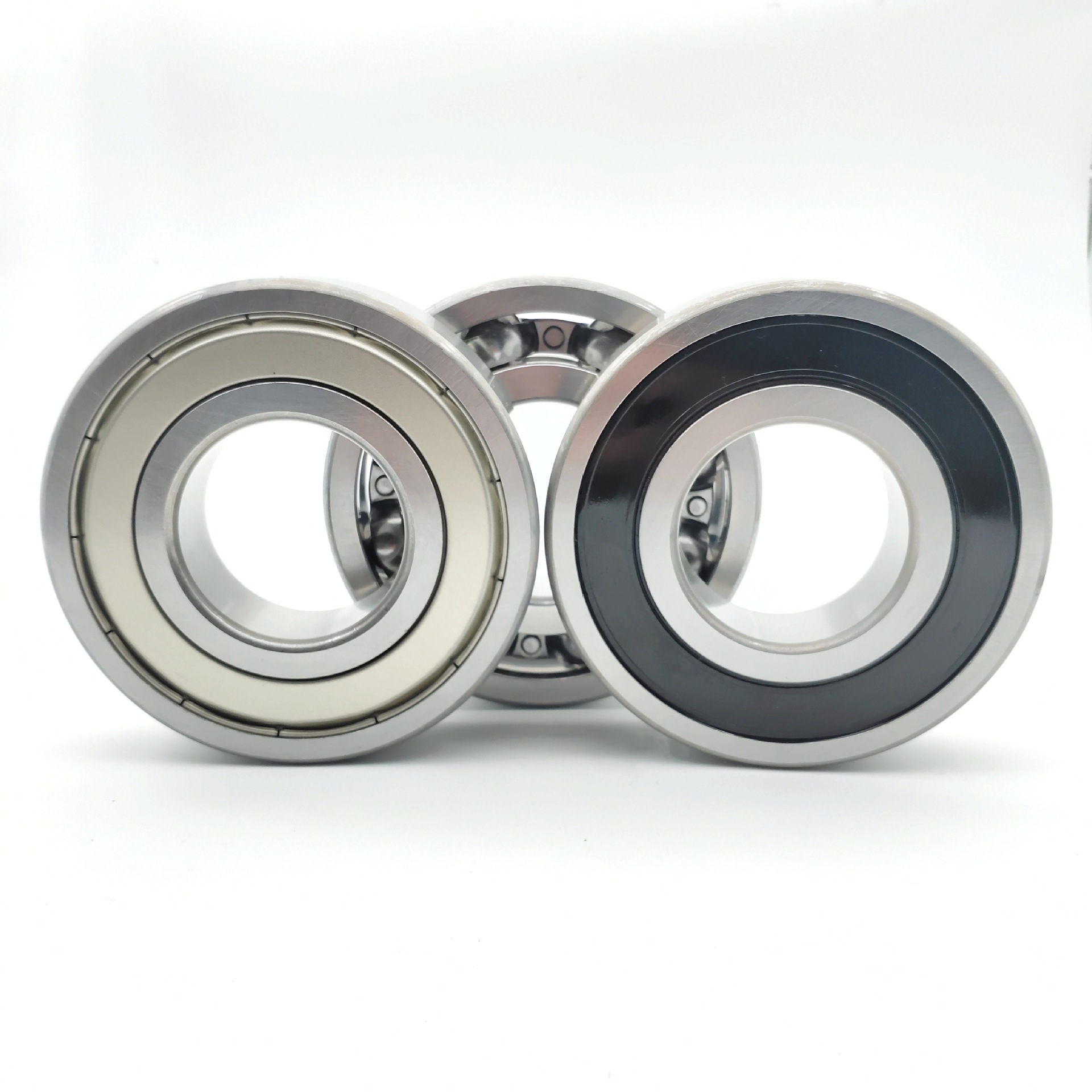

المحامل الكروية ذات الأخدود العميق (GB / T 276-2003) القائمة الأصلية للمحامل الكروية الشعاعية هي محامل الدرفلة الأكثر استخدامًا. يتميز بمقاومة احتكاك صغيرة وسرعة عالية. يمكن استخدامه على الأجزاء التي تتحمل الأحمال الشعاعية أو الأحمال المشتركة التي تعمل في نفس الوقت في اتجاهات شعاعية ومحورية ، ويمكن أيضًا استخدامها على الأجزاء التي تتحمل الأحمال المحورية ، مثل المحركات ذات القدرة الصغيرة ، وعلب تروس السيارات والجرارات ، وعلب التروس لأدوات الماكينة ، الآلات والأدوات العامة ، إلخ.

تصنيف محامل الأخدود العميق

(1) محامل مصغرة - محامل بقطر خارجي اسمي 26 مم أو أقل ؛

(2) محامل صغيرة - محامل ذات قطر خارجي اسمي يتراوح من 28 إلى 55 مم ؛

(3) محامل صغيرة ومتوسطة الحجم - محامل ذات قطر خارجي اسمي يتراوح من 60-115 مم ؛

(4) محامل متوسطة وكبيرة - محامل بقطر خارجي اسمي يتراوح من 120-190 مم

(5) محامل كبيرة - محامل ذات قطر خارجي اسمي يتراوح من 200-430 مم ؛

(6) محامل كبيرة جدًا - محامل بقطر خارجي اسمي 440 مم أو أكثر ؛

تطبيق الكرات الاخدود العميق

يمكن استخدام محامل كريات الأخدود العميق في علب التروس ، والأدوات ، والمحركات ، والأجهزة المنزلية ، ومحركات الاحتراق الداخلي ، ومركبات النقل ، والآلات الزراعية ، وآلات البناء ، والآلات الهندسية ، والزلاجات الدوارة ، واليويوس ، إلخ.

طريقة تركيب كروي أخدود عميق واحد

تناسب الضغط: عندما تكون الحلقة الداخلية للمحمل مثبتة بإحكام على العمود ، وتكون الحلقة الخارجية غير محكمة في فتحة السكن ، يمكن ضغط المحمل على العمود أولاً بضغطة ، ثم يتم تثبيت العمود والمحمل ضع في فتحة السكن معًا. عند التثبيت بالضغط ، ضع جلبة تجميع مصنوعة من مادة معدنية ناعمة (نحاسية أو فولاذ خفيف) على الوجه النهائي للحلقة الداخلية للمحمل. اضغط عليه في فتحة مقعد المحمل أولاً. في هذا الوقت ، يجب أن يكون القطر الخارجي للأنبوب المطابق أصغر قليلاً من قطر فتحة المقعد. إذا كانت حلقة المحمل مثبتة بإحكام مع العمود وفتحة المقعد ، فيجب الضغط على الحلقة الداخلية والحلقة الخارجية في العمود والحلقة الخارجية في نفس الوقت. يجب أن يكون هيكل فتحة المقعد وغطاء التجميع قادرين على الضغط على الوجوه النهائية للحلقة الداخلية والحلقة الخارجية للمحمل في نفس الوقت.

طريقة تركيب الكرة الاخدود العميق اثنين

ملاءمة التسخين: عن طريق تسخين المحمل أو المقعد المحمل ، باستخدام التمدد الحراري لتغيير الملاءمة الضيقة إلى طريقة تركيب غير ملائمة. إنها طريقة تثبيت شائعة الاستخدام وموفرة للعمالة. هذه الطريقة مناسبة لتركيب المحامل ذات التداخل الكبير. ضع حلقة المحمل أو المحمل القابل للفصل في خزان الزيت وقم بتسخينه بالتساوي عند 80-100 درجة مئوية ، ثم أخرجه من الزيت وقم بتثبيته على العمود في أسرع وقت ممكن. يمكن إجراء الشد المحوري مرة أخرى. عندما تكون الحلقة الخارجية للمحمل متطابقة بإحكام مع مقعد المحمل المصنوع من المعدن الخفيف ، يمكن استخدام طريقة تركيب الحرارة لتسخين مقعد المحمل لتجنب خدش سطح التزاوج. عند استخدام خزان الزيت لتسخين المحمل ، يجب أن تكون هناك شبكة على مسافة معينة من قاع الخزان ، أو يجب تعليق المحمل بخطاف. يجب عدم وضع المحمل على قاع الخزان لمنع الشوائب من دخول المحمل أو التسخين غير المستوي. يجب أن يكون هناك مقياس حرارة في الخزان. تحكم بدقة في درجة حرارة الزيت بحيث لا تتجاوز 100 درجة مئوية لمنع تأثير التقسية وتقليل صلابة الطويق
