عناصر الدرفلة هي محامل دائرية نصف قطرية مع بكرات أسطوانية. يعتمد الهيكل الداخلي للمحامل الأسطوانية على بكرات مرتبة بشكل متوازي ، ويتم تثبيت الفواصل أو الفواصل بين البكرات ، والتي يمكن أن تمنع البكرات من الإمالة أو الاحتكاك ببعضها البعض ، ويمنع بشكل فعال زيادة عزم الدوران.

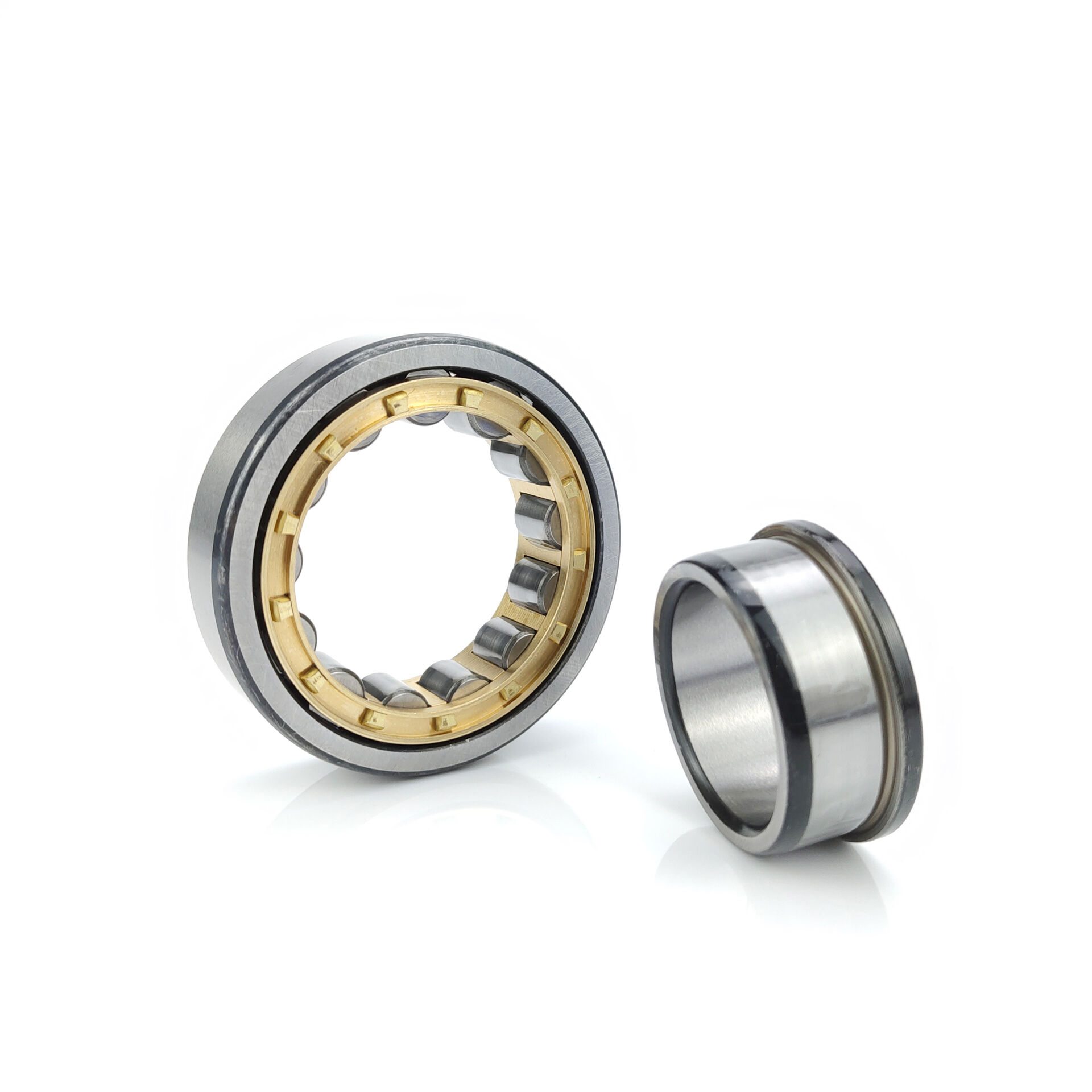

لا تحتوي الحلقة الخارجية للمحمل من النوع N على أضلاع ، وهناك أضلاع على جانبي الحلقة الداخلية. يمكن أن يسمح بإزاحة العمود في اتجاهين في الاتجاه المحوري بالنسبة إلى مقعد المحمل. تحتوي محامل نوع NU على أضلاع على جانبي الحلقة الخارجية ولا توجد أضلاع على الحلقة الداخلية. من الممكن أيضًا السماح بإزاحة العمود في اتجاهين في الاتجاه المحوري بالنسبة إلى مقعد المحمل. لذلك ، هذا النوع من الهيكل مناسب للاستخدام كمحمل طرفي عائم.

NJ ، نوع NF

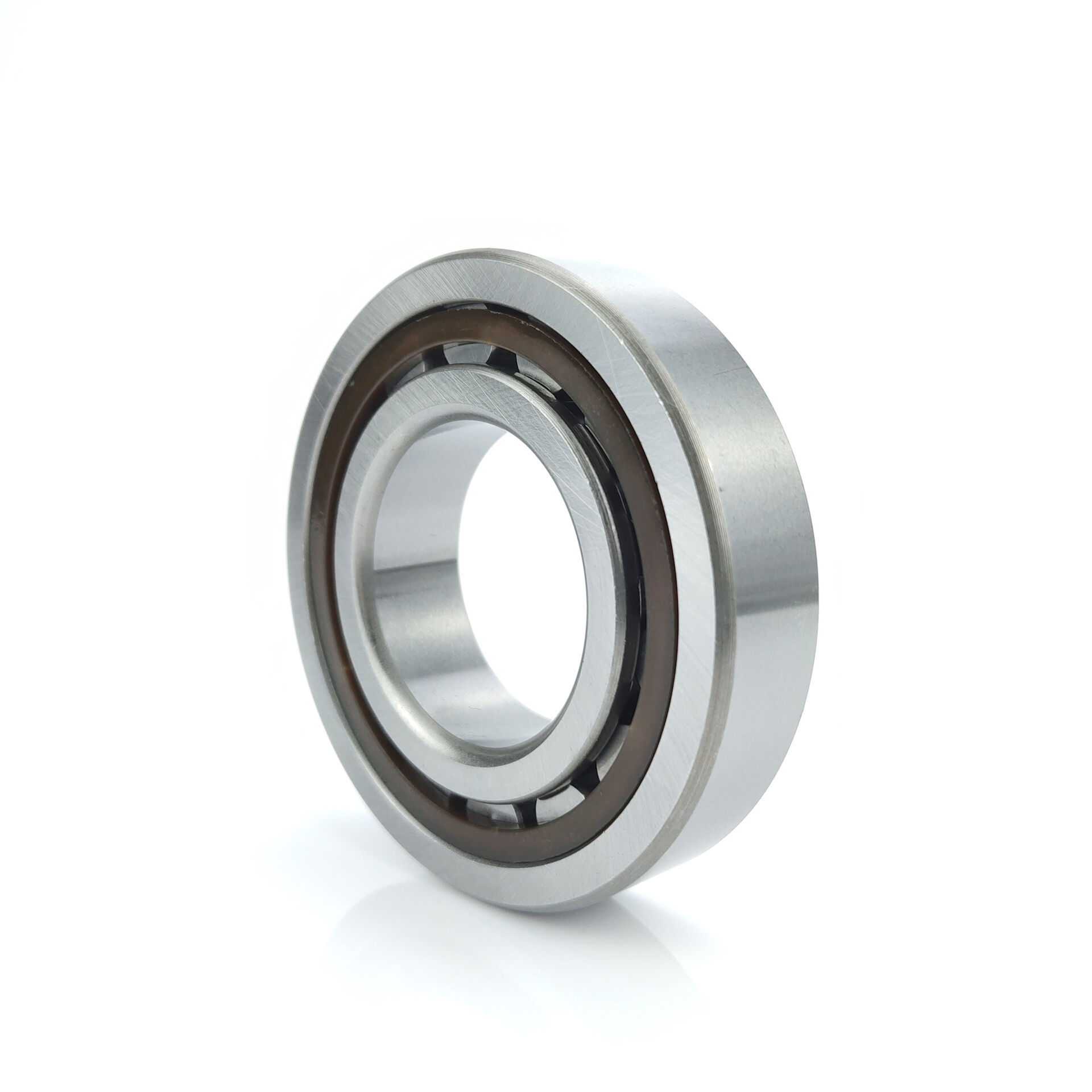

محامل من نوع NJ لها أضلاع على جانبي الحلقة الخارجية وأضلاع على جانب واحد من الحلقة الداخلية. يمكن أن تتحمل قدرًا معينًا من الحمل المحوري أحادي الاتجاه. يحتوي النوع NF على أضلاع على جانب واحد من الحلقة الخارجية وأضلاع على جانبي الحلقة الداخلية. يمكن أن تتحمل أيضًا قدرًا معينًا من الحمل المحوري أحادي الاتجاه. لذلك ، هذا النوع من الهيكل مناسب للاستخدام كمحمل تحديد موضع محوري أحادي الاتجاه.

NUP ، نوع NFP

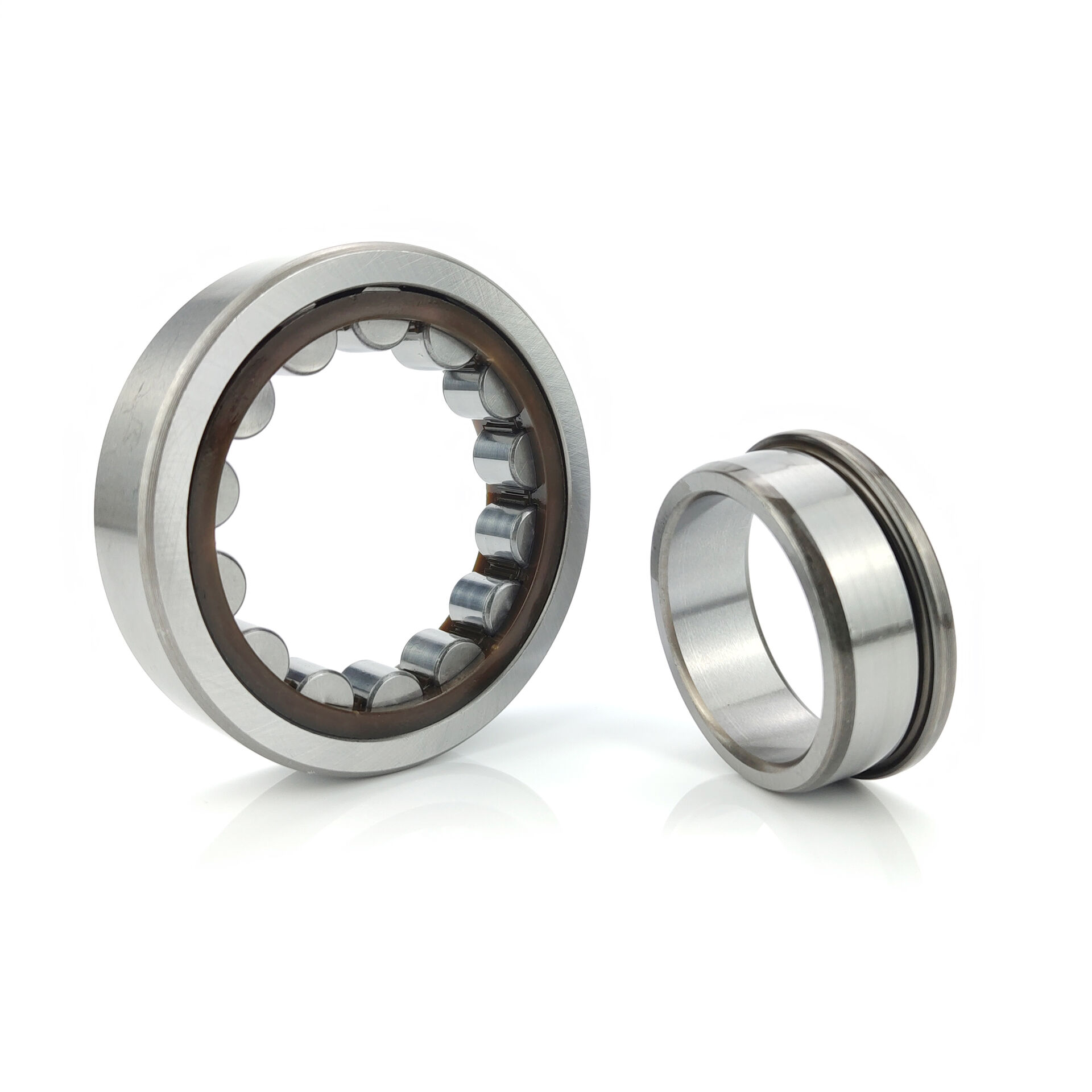

يحتوي محمل نوع NUP على أضلاع على جانبي الحلقة الخارجية ، وضلع واحد (ثابت) على جانب واحد من الحلقة الداخلية ، وحلقة مسطحة قابلة للفصل على الجانب الآخر. يمكن أن تتحمل قدرًا معينًا من الحمل المحوري ثنائي الاتجاه.

تحتوي الحلقة الخارجية للمحمل NFP على ضلع واحد (ثابت) على جانب واحد ، وضلع مسطح قابل للفصل على الجانب الآخر ، وأضلاع على جانبي الحلقة الداخلية. يمكنه أيضًا تحمل قدر معين من الحمل المحوري ثنائي الاتجاه. يمكن أن يحد هذا النوع من المحامل الهيكلية من إزاحة العمود بالنسبة إلى مبيت المحمل في كلا الاتجاهين المحوريين. لذلك ، فهي مناسبة للاستخدام كمحمل طرفي ثابت.

نوع NH (NJ + HJ)

محمل نوع NH عبارة عن مزيج من محمل نوع NJ وحلقة الاحتفاظ المائلة من النوع HJ. نظرًا لأن الحلقة الداخلية لمحمل NUP قصيرة وحلقة الاحتفاظ المسطحة غير ثابتة ، فمن غير الملائم الاستخدام ، بينما يمكن لمحمل NH استخدام عرض الحلقة الداخلية بالكامل لمحمل NJ للحفاظ على توافق أكثر إحكامًا مع العمود . علاوة على ذلك ، فإن محامل نوع NH أكثر ملاءمة للتركيب والتفكيك.
يمكن أن تحد محامل نوع NH من إزاحة العمود بالنسبة إلى مبيت المحمل في كلا الاتجاهين المحوريين. لذلك ، فهي مناسبة للاستخدام كمحمل طرفي ثابت.

تحمل صف مزدوج

محامل أسطوانية مزدوجة الصف لها هيكلان: ثقب داخلي أسطواني وثقب داخلي مخروطي (رمز المحمل زائد K). يتميز هذا النوع من المحامل بمزايا الهيكل المضغوط ، والصلابة العالية ، وقدرة التحمل الكبيرة ، والتشوه الصغير بعد التحميل ، وهو مناسب بشكل خاص لدعم مغزل أدوات الماكينة. يمكن للفتحة الداخلية المخروطية أن تلعب أيضًا دور الضبط الدقيق للتخليص ، ويمكنها تبسيط هيكل جهاز تحديد المواقع ، وهو مناسب للتركيب والتفكيك.

تستخدم محامل الأسطوانة الأسطوانية ذات الصف المزدوج الأشكال التالية:

نوع NN ، NNU
لا تحتوي الحلقة الخارجية للمحمل من النوع NN على أضلاع ، كما أن الحلقة الداخلية بها أضلاع على كلا الجانبين وضلع وسطى في المنتصف. يمكن أن يسمح بإزاحة العمود في اتجاهين في الاتجاه المحوري بالنسبة إلى مقعد المحمل.
تحتوي محامل نوع NNU على أضلاع على جانبي الحلقة الخارجية والأضلاع الوسطى في الوسط ، ولا توجد أضلاع على الحلقة الداخلية. يمكن أن يسمح بإزاحة العمود في اتجاهين في الاتجاه المحوري بالنسبة إلى مقعد المحمل. لذلك ، هذا النوع من الهيكل مناسب لمحامل نهاية عائمة. يعتمد قفص هذا النوع من المحامل في الغالب على قفص صلب مصنوع في السيارة.

نوع NNF
محامل نوع NNF هي محامل أسطوانية كاملة الصف مزدوج. تتكون المحامل من حلقة خارجية مع ضلع متوسط وحلقتين داخليتين مع ضلوع مزدوجة. يتم توجيه البكرات بواسطة أضلاع الحلقات الداخلية ، ويتم تثبيت الحلقتين الداخليتين معًا بحلقة تثبيت. بالإضافة إلى تحمل الأحمال الشعاعية الكبيرة والأحمال المحورية ، يمكن لهذا الهيكل أيضًا أن يتحمل لحظات الانقلاب ، لذلك غالبًا ما يستخدم كمحمل طرفي ثابت.
كلا الجانبين من محمل نوع NNF يعتمدان ختم الاتصال. تمتلئ المحمل بالشحم ، ودرجة حرارة العمل للشحوم هي -50 درجة مئوية إلى + 110 درجة مئوية ، ولكن بسبب محدودية مادة الختم ، فإن درجة حرارة عمل المحمل تقتصر على -40 درجة مئوية إلى + 80 درجة مئوية. في حالة ظروف العمل الجيدة ، لا يلزم صيانة محمل NNF المختوم. إذا كان المحمل في بخار الماء أو البيئة الملوثة لفترة طويلة ، وكان يعمل بسرعة متوسطة أو عالية ، فيمكن تشحيمه من خلال أخدود زيت التشحيم وفتحة زيت التشحيم على الحلقة الخارجية. يتم إعادة تشحيم المحامل.
