تصنيف حلقة الختم:

حلقة الختم على شكل V.

إنها حلقة ختم مطاطية مرنة تعمل محوريًا تستخدم كختم غير مضغوط للعمود الدوار. تتمتع شفة الختم بقدرة أفضل على الحركة والتكيف ، ويمكن أن تعوض عن التفاوتات الكبيرة وانحرافات الزاوية ، ويمكن أن تمنع الشحوم الداخلية أو الزيت من التسرب ، ويمكنها أيضًا منع تناثر المياه الخارجية أو الغبار من التسلل.

حلقة U

يشيع استخدامها في تصنيع الأختام الترددية في الأنظمة الهيدروليكية. يستخدم على نطاق واسع في ختم الأسطوانات الهيدروليكية في آلات البناء.

يا الدائري

تستخدم بشكل رئيسي في الختم الثابت وختم الحركة الترددية. عند استخدامه في الختم بالحركة الدورانية ، فإنه يقتصر على أجهزة الختم الدورانية منخفضة السرعة.

حلقة الختم مستطيلة

يتم تثبيته بشكل عام في أخدود مع مقطع عرضي مستطيل على الدائرة الخارجية أو الدائرة الداخلية لتلعب دور الختم.

Y- الدائري

تستخدم على نطاق واسع في أجهزة الختم بالحركة الترددية.

بالإضافة إلى ذلك ، هناك أيضًا حلقة مانعة للتسرب توتر زنبركي (تخزين طاقة الزنبرك) ، وهي عبارة عن زنبرك يضاف إلى مادة مانعة للتسرب PTFE ، بما في ذلك النوابض على شكل O ، والينابيع على شكل V ، والينابيع على شكل حرف U.

ثقب مع حلقة ختم نوع YX

استخدام المنتج:
تستخدم لإغلاق المكابس في الاسطوانات الهيدروليكية الترددية. نطاق التطبيق: TPU: الأسطوانات الهيدروليكية العامة ، الأسطوانات الهيدروليكية للمعدات العامة. وحدة المعالجة المركزية: الأسطوانات الهيدروليكية لآلات البناء وأسطوانات الزيت لدرجات الحرارة المرتفعة والضغط العالي. المواد: البولي يوريثين TPU ، وحدة المعالجة المركزية ، والمطاط

صلابة المنتج:
HS85 ± 2 ° A درجة حرارة العمل: TPU: -40 ～ + 80 ℃ CPU: -40 ～ + 120 ضغط العمل: ≤32Mpa وسيط العمل: الزيت الهيدروليكي ، المستحلب

YX حلقة الاحتفاظ بالفتحة

استخدام المنتج:

تنطبق هذه المواصفة القياسية على استخدام حلقات الختم من النوع YX عندما يكون ضغط العمل لأسطوانة الزيت أكبر من 16 ميجا باسكال ، أو عندما تكون أسطوانة الزيت تحت قوة غير مركزية ، فإنها تلعب دور حماية حلقة الختم. درجة حرارة العمل: -40 درجة مئوية + 100 درجة مئوية

وسيط العمل:

زيت هيدروليكي ، مستحلب ، ماء ، صلابة المنتج: HS 92 ± 5A المادة: PTFE

YX نوع الختم الدائري للعمود

استخدام المنتج:
تستخدم لختم قضبان المكبس في الاسطوانات الهيدروليكية الترددية. نطاق التطبيق: TPU: الأسطوانات الهيدروليكية العامة ، الأسطوانات الهيدروليكية للمعدات العامة. وحدة المعالجة المركزية: الأسطوانات الهيدروليكية لآلات البناء وأسطوانات الزيت لدرجات الحرارة المرتفعة والضغط العالي.

مادة:

TPU البولي يوريثين ، وحدة المعالجة المركزية ، والمطاط
صلابة المنتج: HS85 ± 2 ° A
درجة حرارة العمل: TPU: -40 درجة مئوية + 80 درجة مئوية وحدة المعالجة المركزية: -40 درجة مئوية + 120 درجة مئوية
ضغط العمل: ≤32Mpa
وسيط العمل: زيت هيدروليكي ، مستحلب

YX نوع حلقة الاحتفاظ للعمود

استخدام المنتج:

تنطبق هذه المواصفة القياسية على استخدام حلقات الختم من النوع YX عندما يكون ضغط العمل لأسطوانة الزيت أكبر من 16 ميجا باسكال ، أو عندما تكون أسطوانة الزيت تحت قوة غير مركزية ، فإنها تلعب دور حماية حلقة الختم. درجة حرارة العمل: -40 درجة مئوية + 100 درجة مئوية

وسيط العمل:

الزيت الهيدروليكي ، المستحلب ، الماء صلابة المنتج: HS 92 ± 5A المادة: PTFE وفقًا لـ: معيار المؤسسة

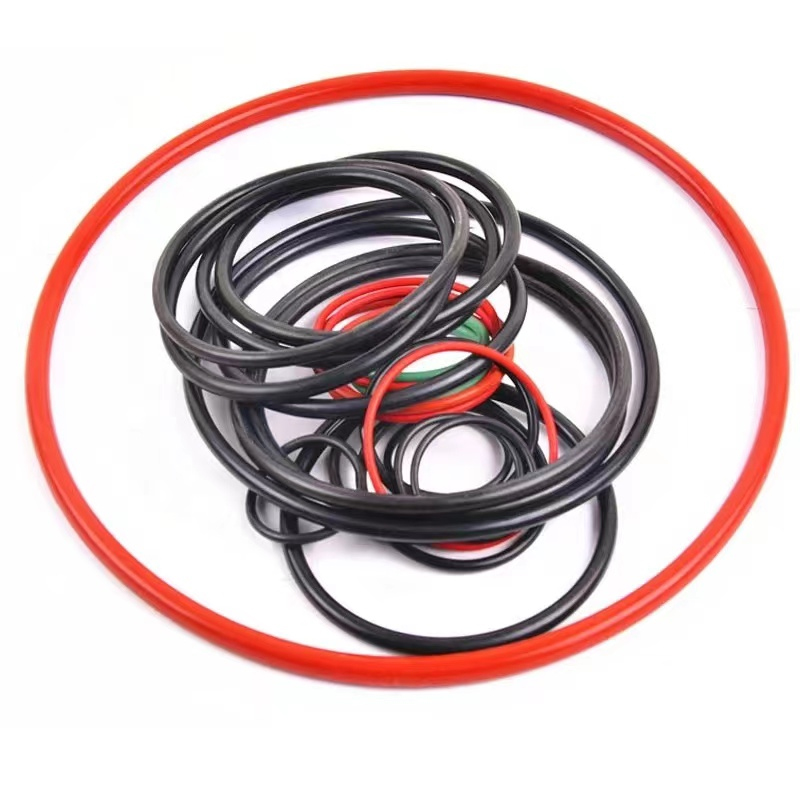

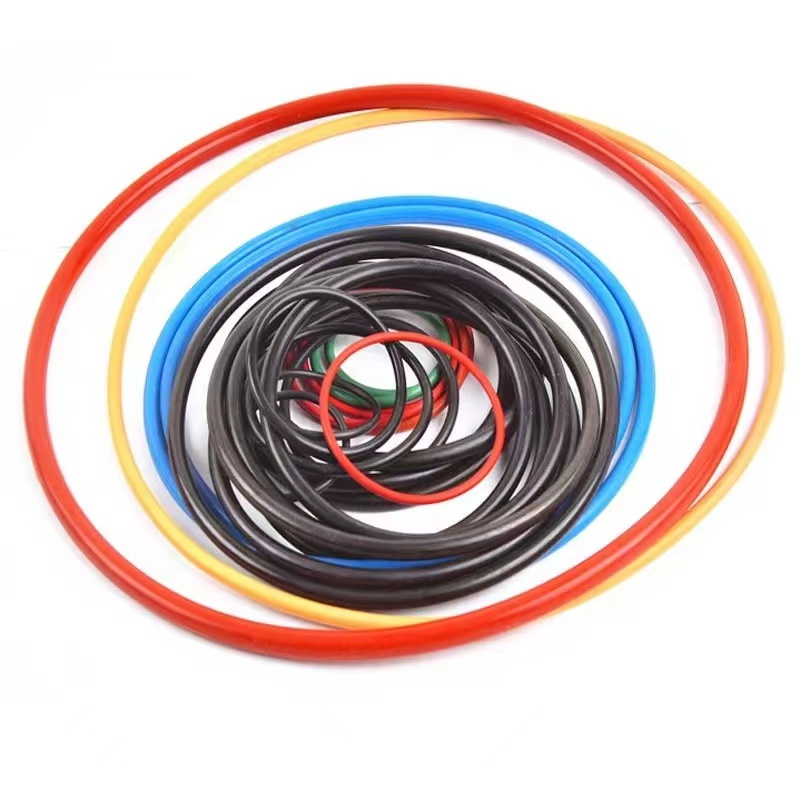

سدادة مطاطية دائرية

استخدام المنتج:

حلقة الختم المطاطية على شكل O في هذه المواصفة القياسية مناسبة للأنظمة الهيدروليكية والهوائية والعديد من المعدات والمكونات الميكانيكية.
في وسط السائل والغاز ، يعمل كختم في حالة ثابتة أو متحركة. درجة حرارة العمل: -40 + 230 ℃ ضغط العمل: <10 ～ 220Kg، f / cm

وسيط العمل:

الهواء ، الماء ، الزيت ، صلابة المنتج: 40 85 ± 2A المادة: مطاط النتريل ، هلام السيليكا ، مطاط الفلور ، مطاط الإيثيلين البروبيلين

الحلقات الاحتياطية للحلقات على شكل حرف O

استخدام المنتج:

تنطبق هذه المواصفة القياسية على استخدام الحلقات O عندما يكون ضغط الأسطوانة أكبر من 10MPa. درجة حرارة العمل: -100 200 ℃

وسيط العمل:

زيت هيدروليكي ، مستحلب ، ماء المادة: PTFE

حلقة الغبار بدون إطار من النوع J

استخدام المنتج:

تستخدم لأسطوانات الزيت ذات الحركة الترددية ، وقضبان المكبس في الأسطوانات أو الأجزاء المكشوفة من سيقان الصمام لمنع الغبار.

نطاق التطبيق:

TPU ، آلات البناء ، الآلات العامة ، الأسطوانات والصمامات المختلفة ، إلخ.
