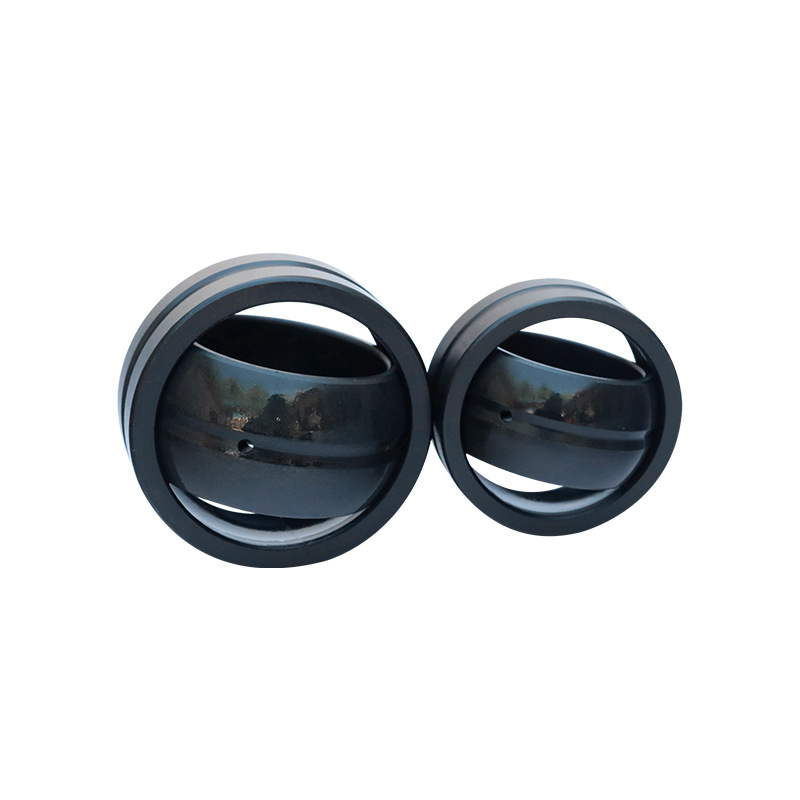

المحمل المشترك هو نوع من محمل انزلاق كروي. سطح التلامس المنزلق هو سطح كروي داخلي وسطح كروي خارجي. يمكن أن تدور وتتأرجح بأي زاوية أثناء الحركة. طريقة صنع. تتميز محامل المفصل بخصائص قدرة التحميل الكبيرة ، ومقاومة الصدمات ، ومقاومة التآكل ، ومقاومة التآكل ، والمحاذاة الذاتية ، والتشحيم الجيد ، وما إلى ذلك.

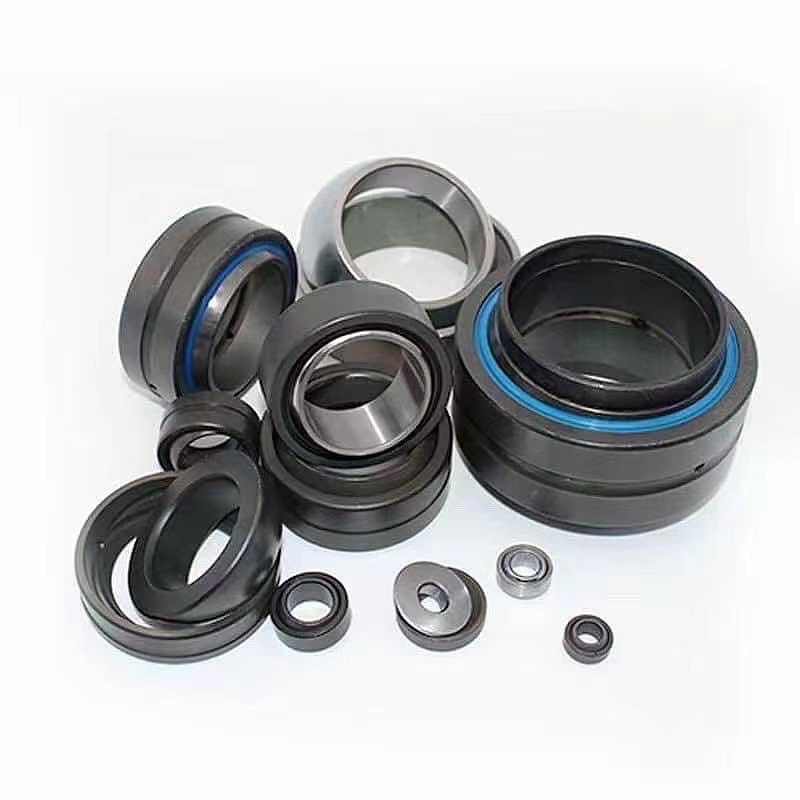

تصنيف المحمل

(1) GE ... النوع E: حلقة خارجية ذات شق واحد ، بدون أخدود زيت تشحيم. قادر على تحمل الأحمال الشعاعية والأحمال المحورية الصغيرة في أي من الاتجاهين.

(2) نوع GE… ES: حلقة خارجية ذات شق واحد ، مع أخدود زيت التشحيم. قادر على تحمل الأحمال الشعاعية والأحمال المحورية الصغيرة في أي من الاتجاهين.

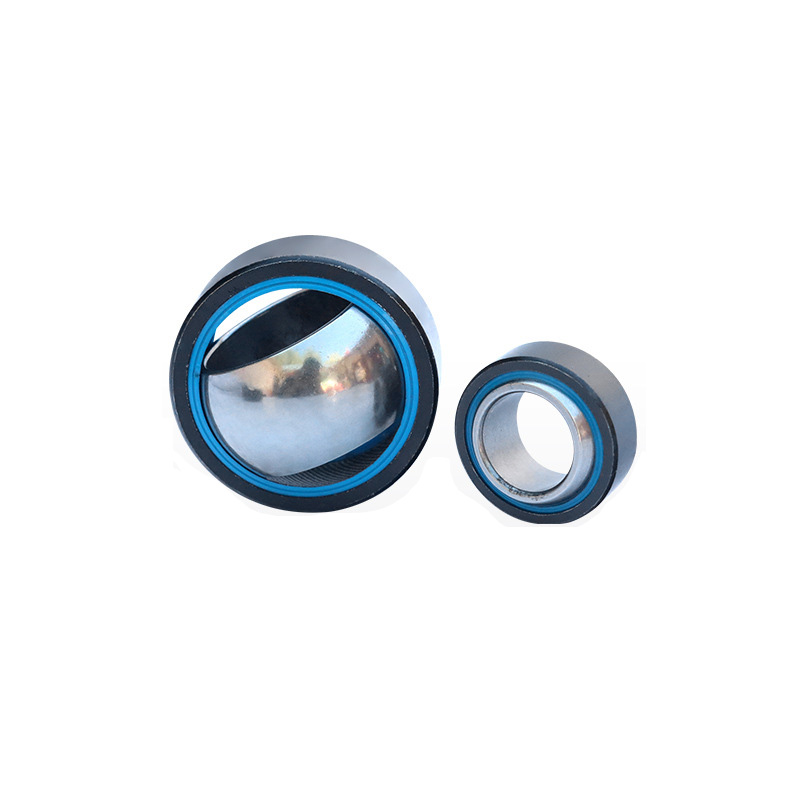

(3) GE ... ES-2RS type ، GEEW ... ES-2RS type: حلقة خارجية أحادية الشق ، مع أخدود زيت التشحيم ، وحلقات إحكام على كلا الجانبين. قادر على تحمل الأحمال الشعاعية والأحمال المحورية الصغيرة في أي من الاتجاهين.

(4) GE ... ESN type: حلقة خارجية أحادية الشق ، GE ... نوع XSN: حلقة خارجية مزدوجة الشق (الحلقة الخارجية المنقسمة) ، مع أخدود زيت التشحيم ، وحلقة خارجية مع أخدود توقف. قادر على تحمل الأحمال الشعاعية والأحمال المحورية الصغيرة في أي من الاتجاهين. ومع ذلك ، عندما تتحمل الحلقة المفاجئة الحمل المحوري ، تقل قدرتها على تحمل الحمل المحوري.

(5) GE ... نوع HS: الحلقة الداخلية بها أخدود زيت التشحيم ، والحلقة الخارجية نصف مزدوجة ، ويمكن تعديل الخلوص بعد التآكل. قادر على تحمل الأحمال الشعاعية والأحمال المحورية الصغيرة في أي من الاتجاهين.

(6) نوع GE ... DE1: الحلقة الداخلية مصنوعة من فولاذ محمل مقوى ، والحلقة الخارجية مصنوعة من فولاذ محمل. الحلقة الداخلية مقذوفة أثناء التجميع ولها أخاديد زيت التشحيم وفتحات الزيت. لا تحتوي المحامل التي يقل قطرها الداخلي عن 15 مم على أخاديد زيت تشحيم وفتحات زيت. قادر على تحمل الأحمال الشعاعية والأحمال المحورية الصغيرة في أي من الاتجاهين.

(7) نوع GE ... DEM1: الحلقة الداخلية مصنوعة من فولاذ محمل مقوى ، والحلقة الخارجية مصنوعة من فولاذ محمل. يتم بثق الحلقة الداخلية أثناء التجميع ، وبعد تثبيت المحمل في مقعد المحمل ، يتم الضغط على أخدود طرفي على الحلقة الخارجية لإصلاح المحمل محوريًا. قادر على تحمل الأحمال الشعاعية والأحمال المحورية الصغيرة في أي من الاتجاهين.

(8) نوع GE ... DS: الحلقة الخارجية بها أخاديد تجميع وأخاديد تزييت. فقط للمحامل كبيرة الحجم. يمكن أن تتحمل الحمل الشعاعي والحمل المحوري الصغير في أي اتجاه (جانب واحد من أخدود التركيب لا يتحمل الحمل المحوري).

تثبيت

عند تجميع سلسلة محامل المفصل ، من الضروري إيلاء اهتمام خاص لموضع السطح المنفصل للحلقة الخارجية. من أجل منع الحمل من العمل مباشرة على السطح المقسم ، من الضروري الحفاظ على السطح المقسم بزاوية قائمة مع الاتجاه المطابق.
